蓝图开发

开关门

自动开关门

在内容浏览器中右键新建一个蓝图类

添加静态网格体组件选取对应的模型door

添加 box collision 命名为Box 规定碰撞区域

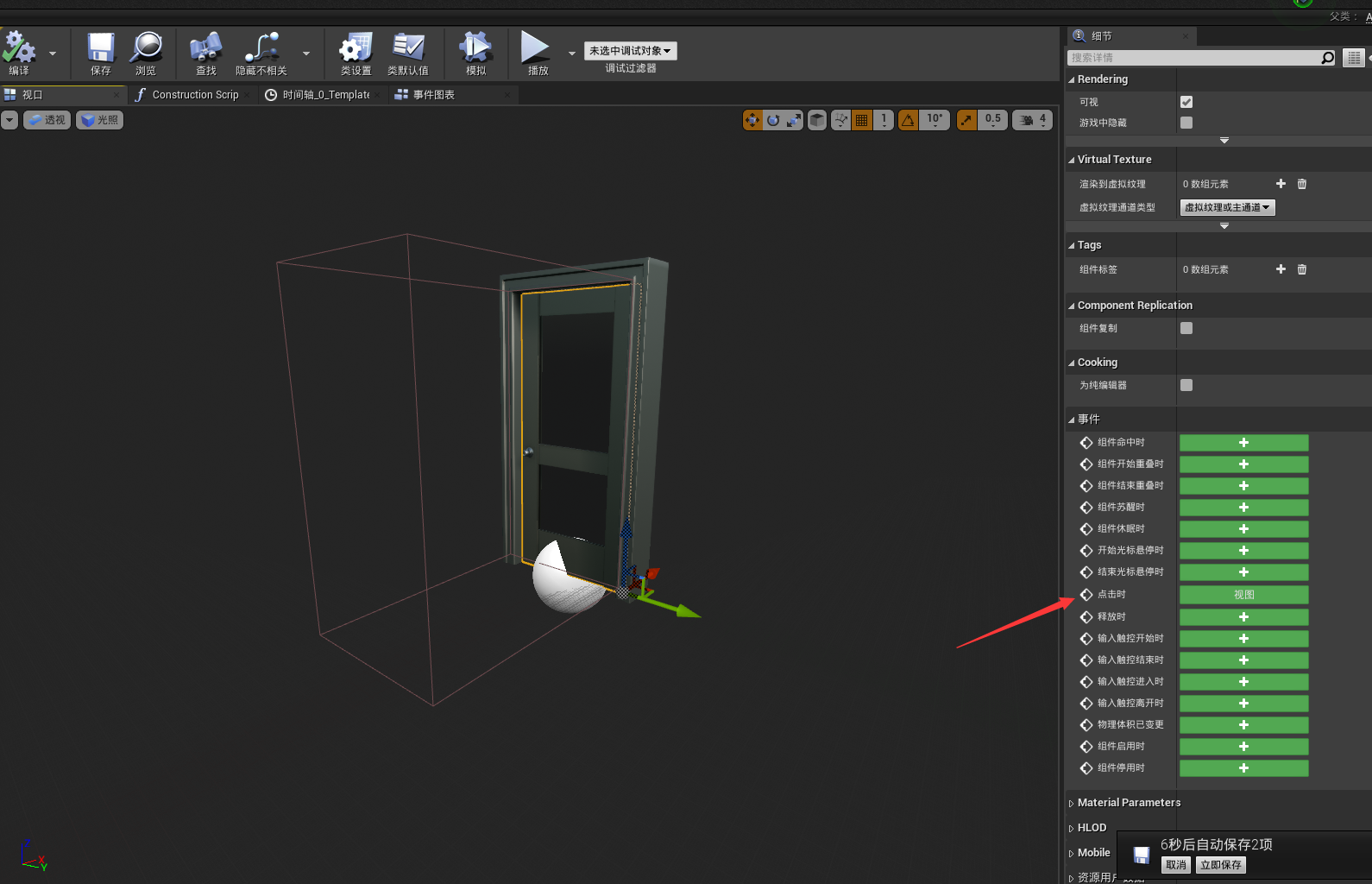

为Box添加事件，组件重叠时触发(on component begin overlap(Box))，组件结束重叠时触发(on component end overlap(Box))

在事件图标中规定时间轴(timeline)，并且在内部设置门旋转的角度和时间

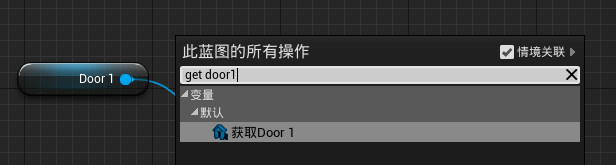

获取door 为door设置相对旋转(setrelativerotation) 注意，应该设置为相对旋转，否则将以世界坐标为参考(setworldrotation)导致门旋转异常。

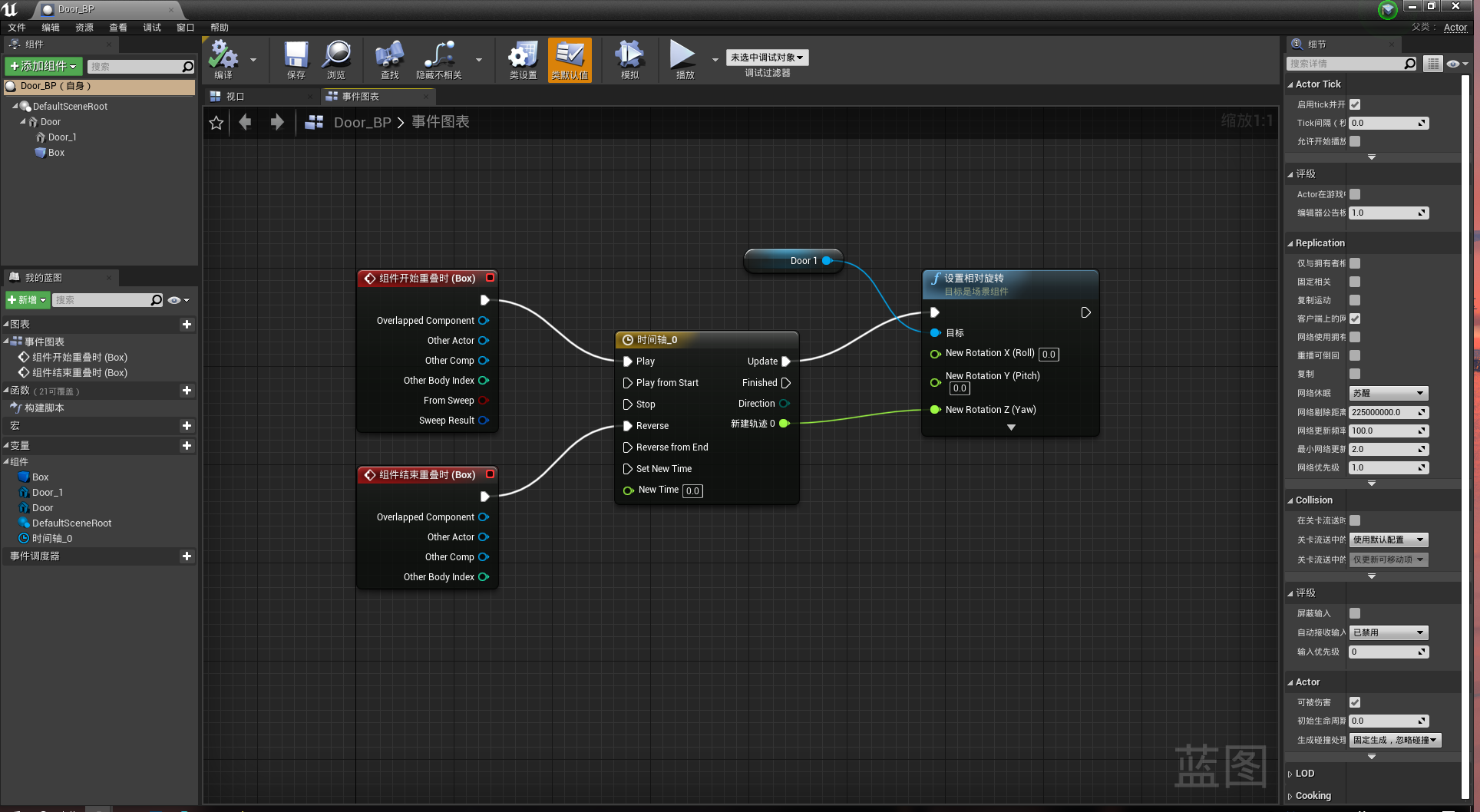

最后根据执行流程绘制蓝图：组件重叠时开始以时间轴逐帧播放旋转动画，结束重叠时逆向播放动画，将相对旋转设定为door的z轴

按E开关门

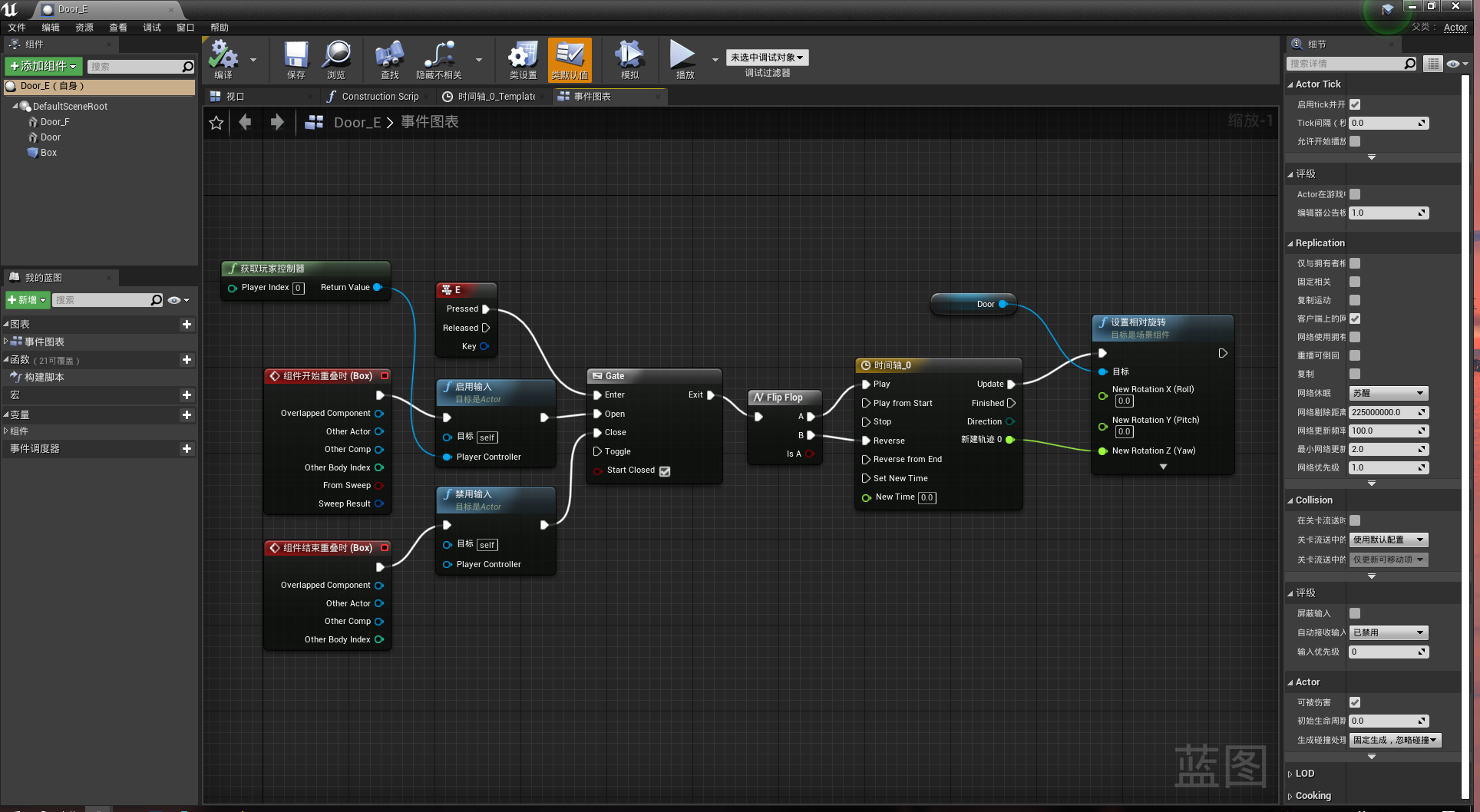

在自动关门的基础上添加 gate组件，利用flip flop 分别控制动画的正反播放

用E键控制gate能否执行，在组件是否重叠后利用启动输入(enable input) 和禁用输入(disable input) 分别控制gate 的 open close

获取玩家控制器来得到输入的E

鼠标开关门

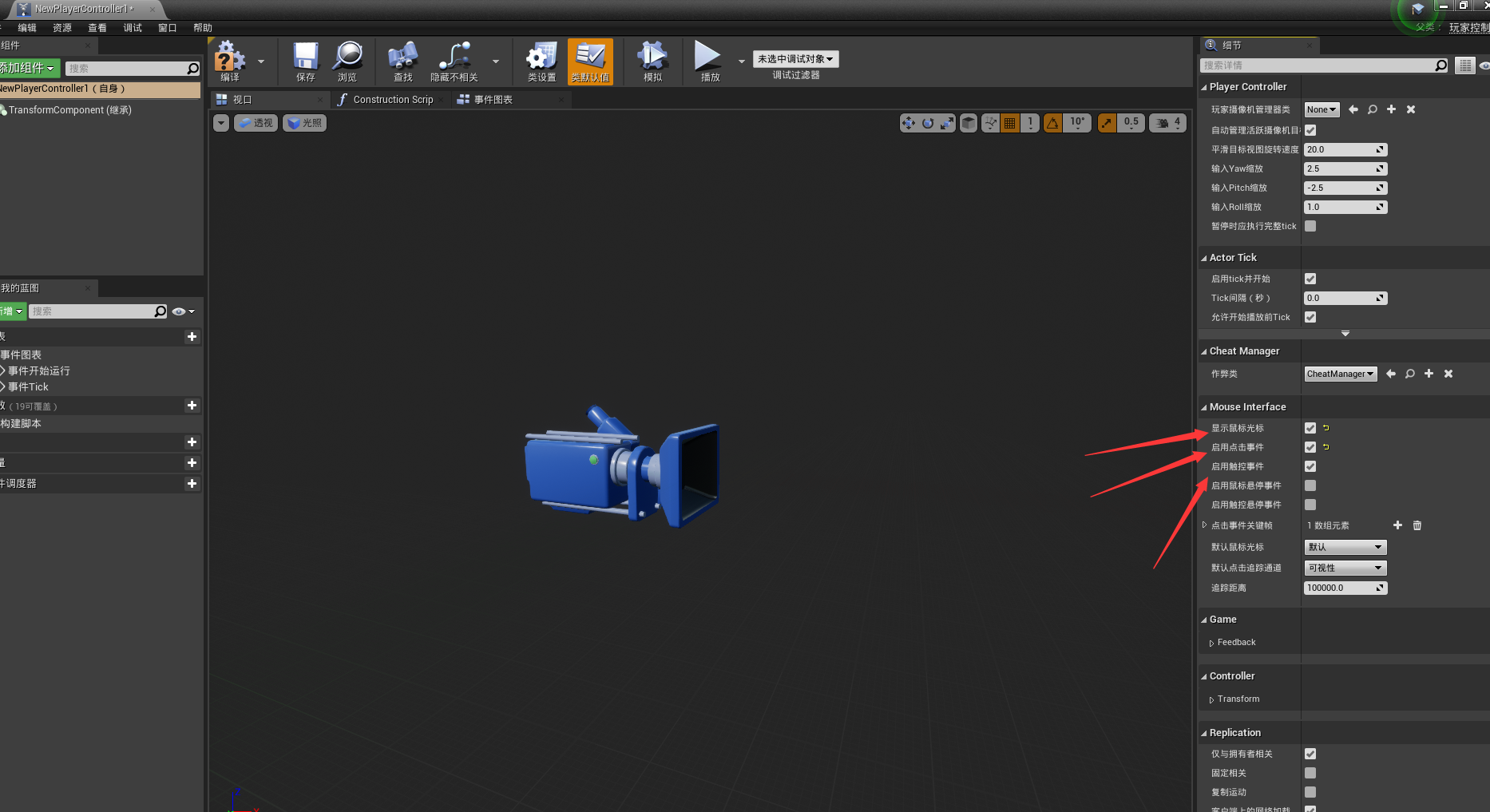

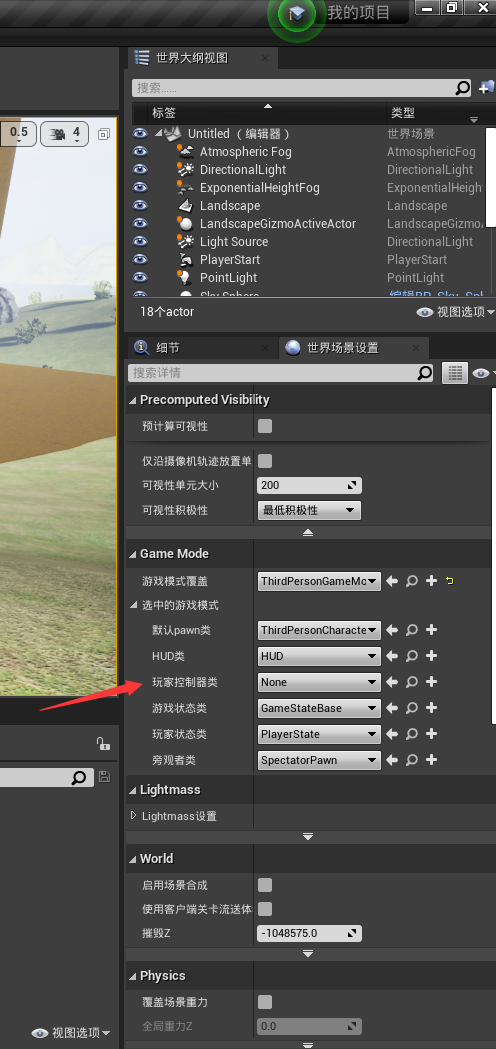

在世界大纲中新建一个玩家控制类，并且启动显示鼠标，点击事件，触控事件

设置点击时触发事件

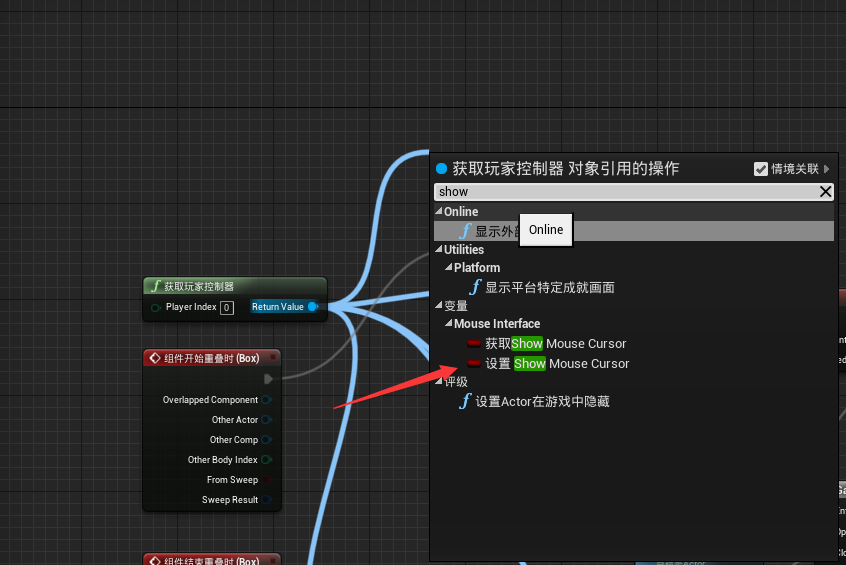

show mouse cursor 是获取玩家控制器的一个选项利用其返回值进行设置

用玩家控制器控制启动和禁用输入并且设置启动输入时显示鼠标，禁用时不显示

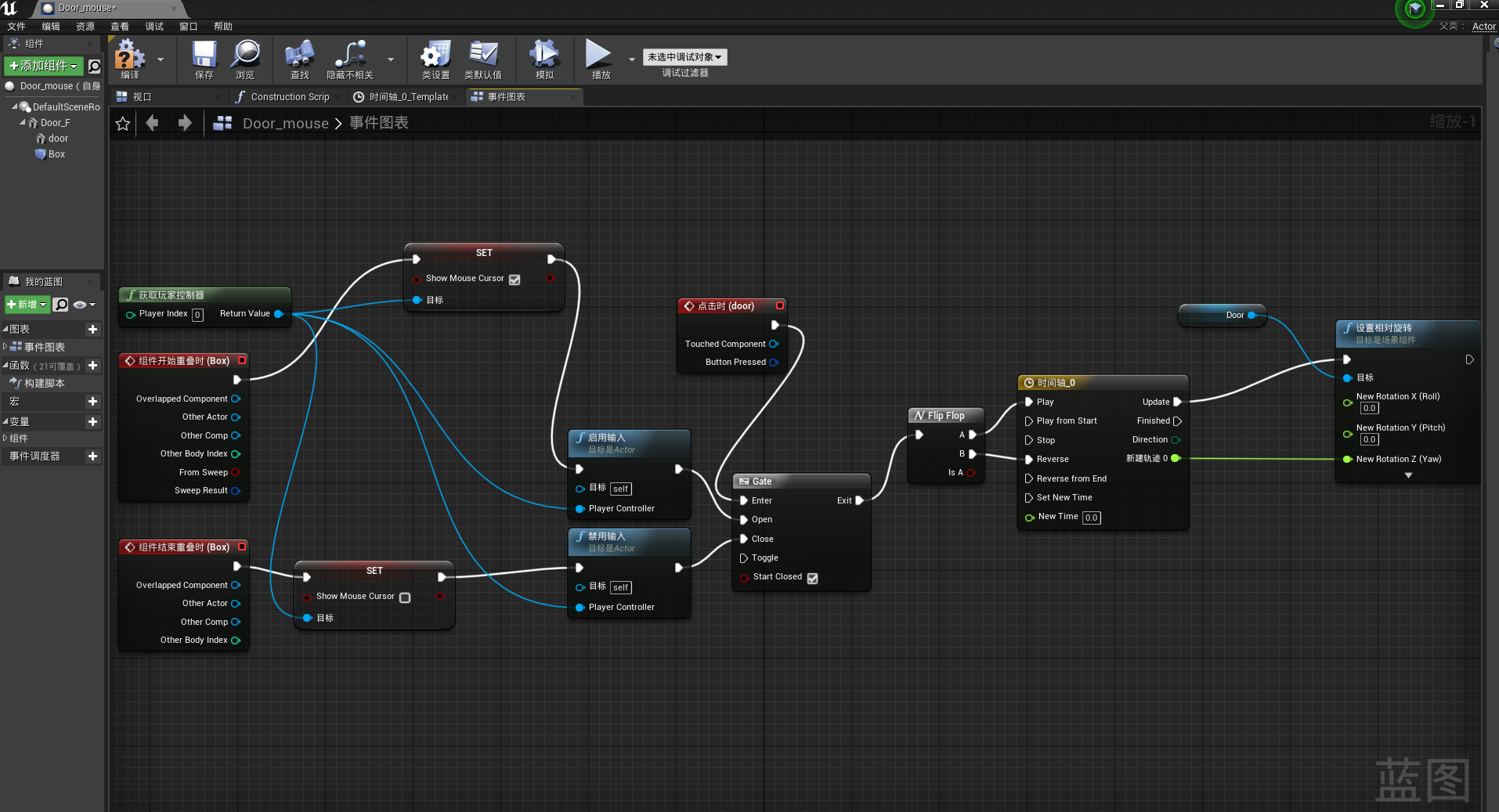

最终蓝图如下：

ps：应注意碰撞盒子和模型的包含结构，否则会出现意想不到的bug

用钥匙开门

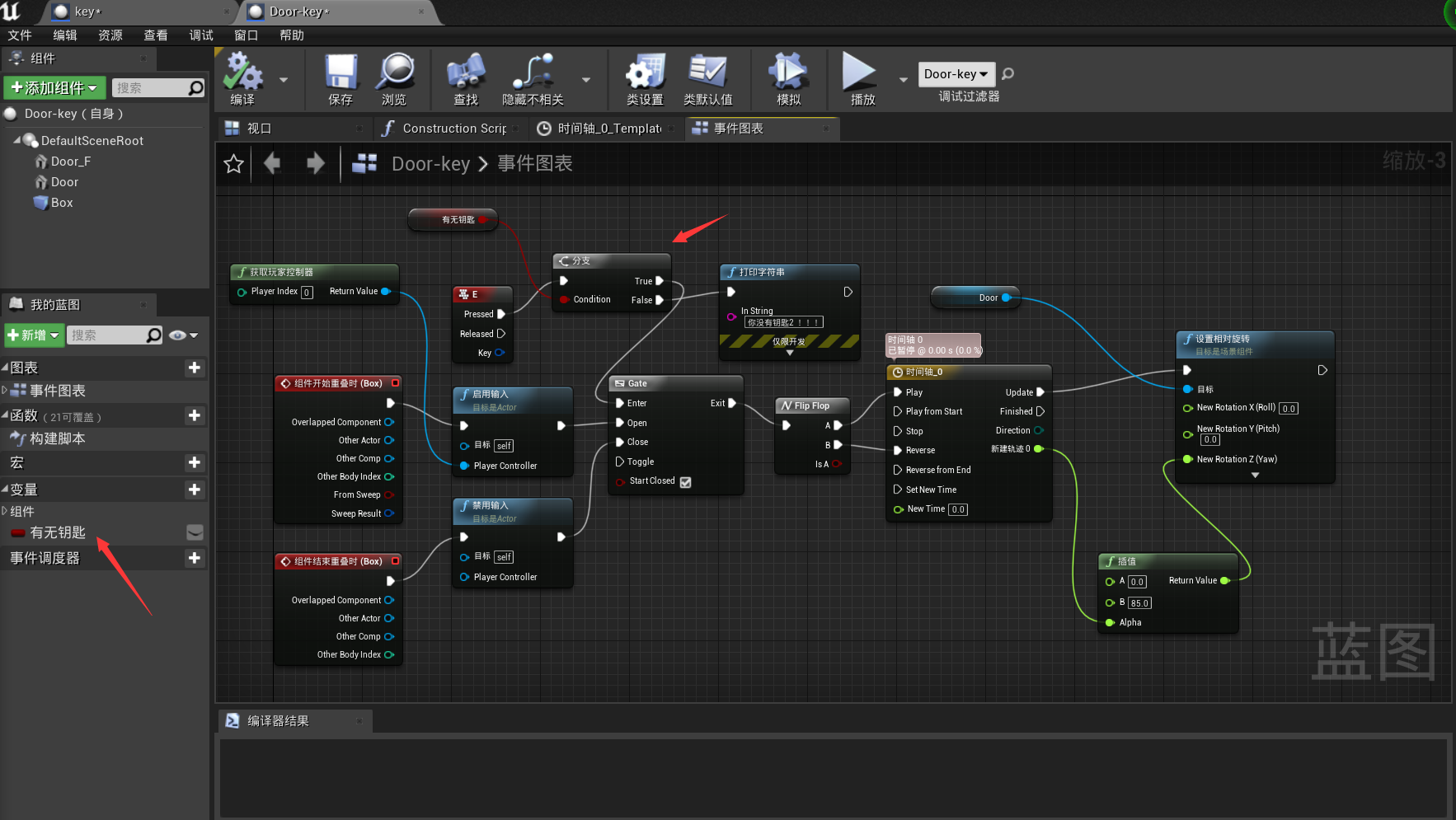

在之前按键开门的基础上新增一个变量有无钥匙在gate启动前用分支进行判断，如果该bool值为0则不开门。

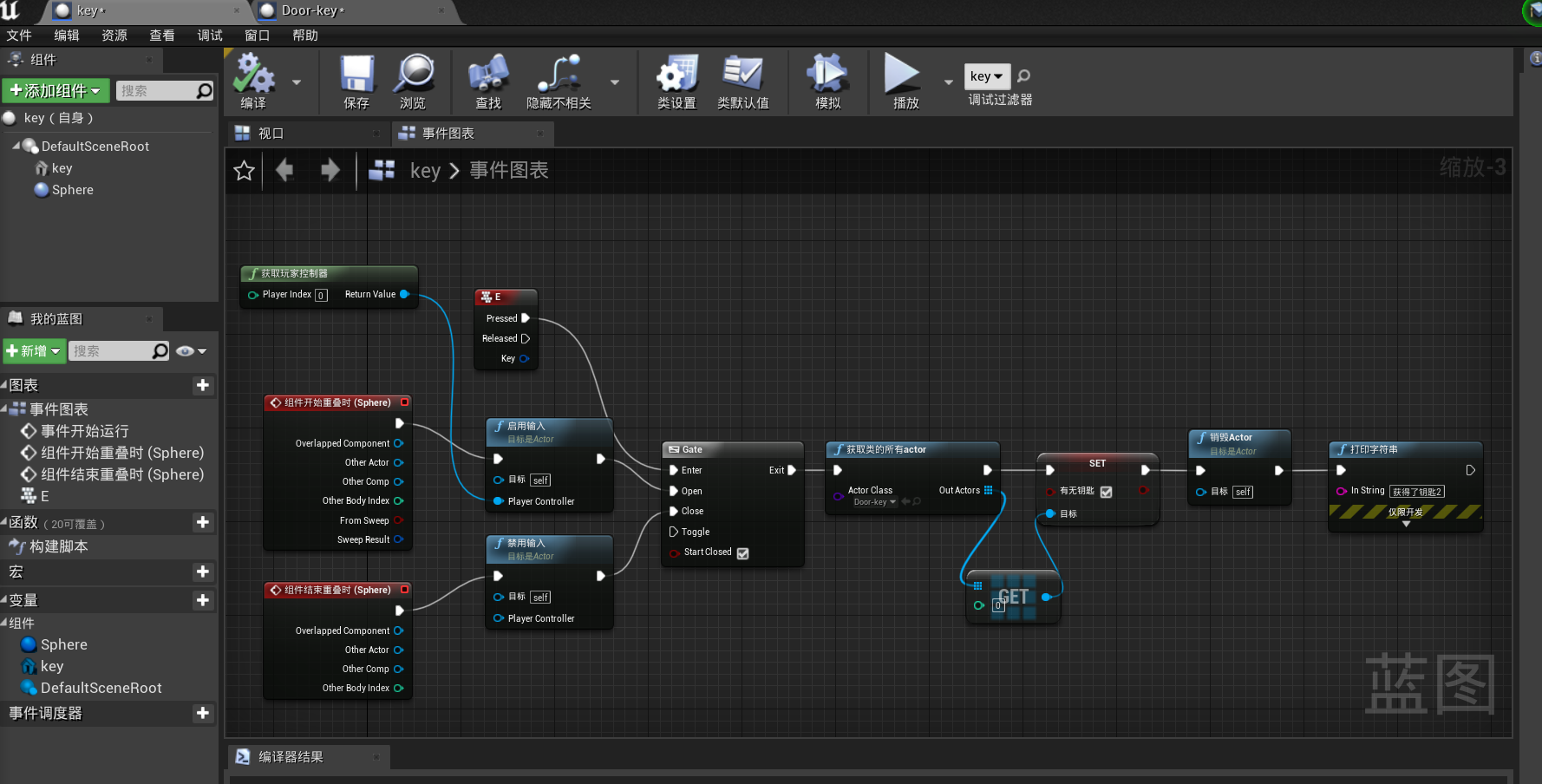

新建一个蓝图类key 当模型重叠时获得玩家的控制器并启动输入，利用获取类的所有actor并把该类设置为 key 进行蓝图间的通信，将outacotr的引脚设置为get[0] （因为钥匙可能不止一把），将变量有无钥匙设置为 1 。然后销毁actor , 让钥匙模型消失。

文本渲染组件静态网格体间的通信

文本渲染组件

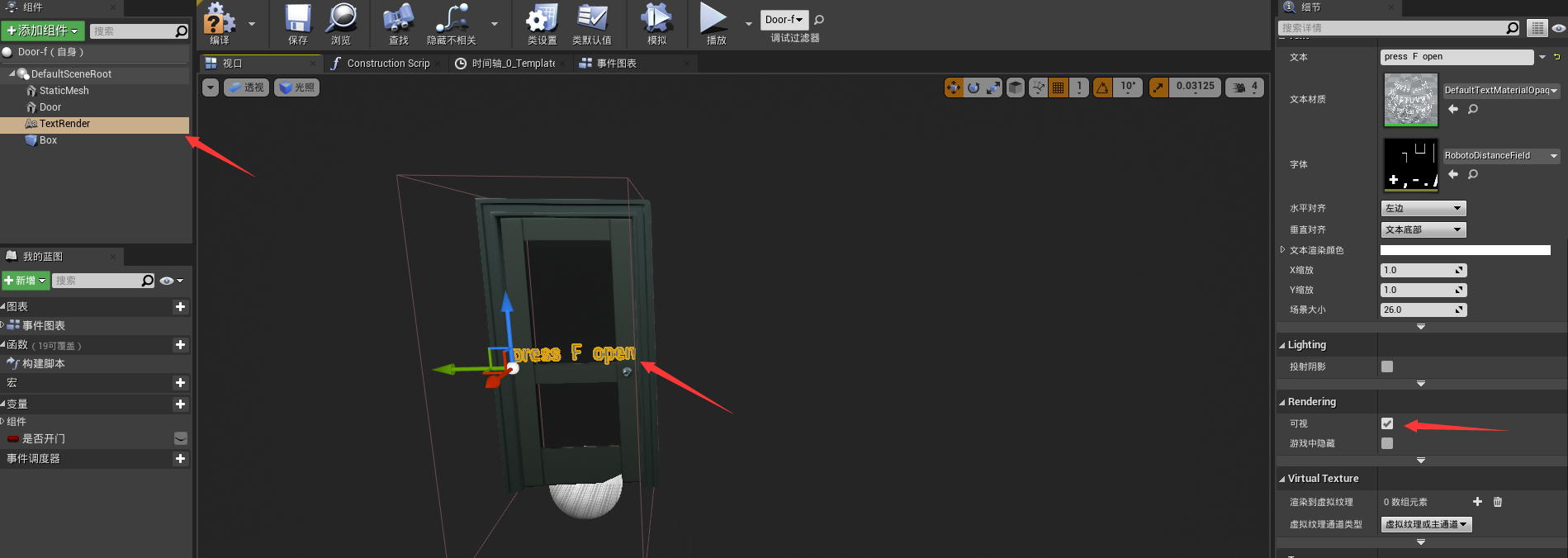

利用文本渲染组件可以在模型上显示文本，在可视选项上调整初始时是否可见。

利用文本渲染组件可以适当的时候显示文本。比如这里我们就在人物模型与门碰撞开启门前显示文本，而开启门后消失。

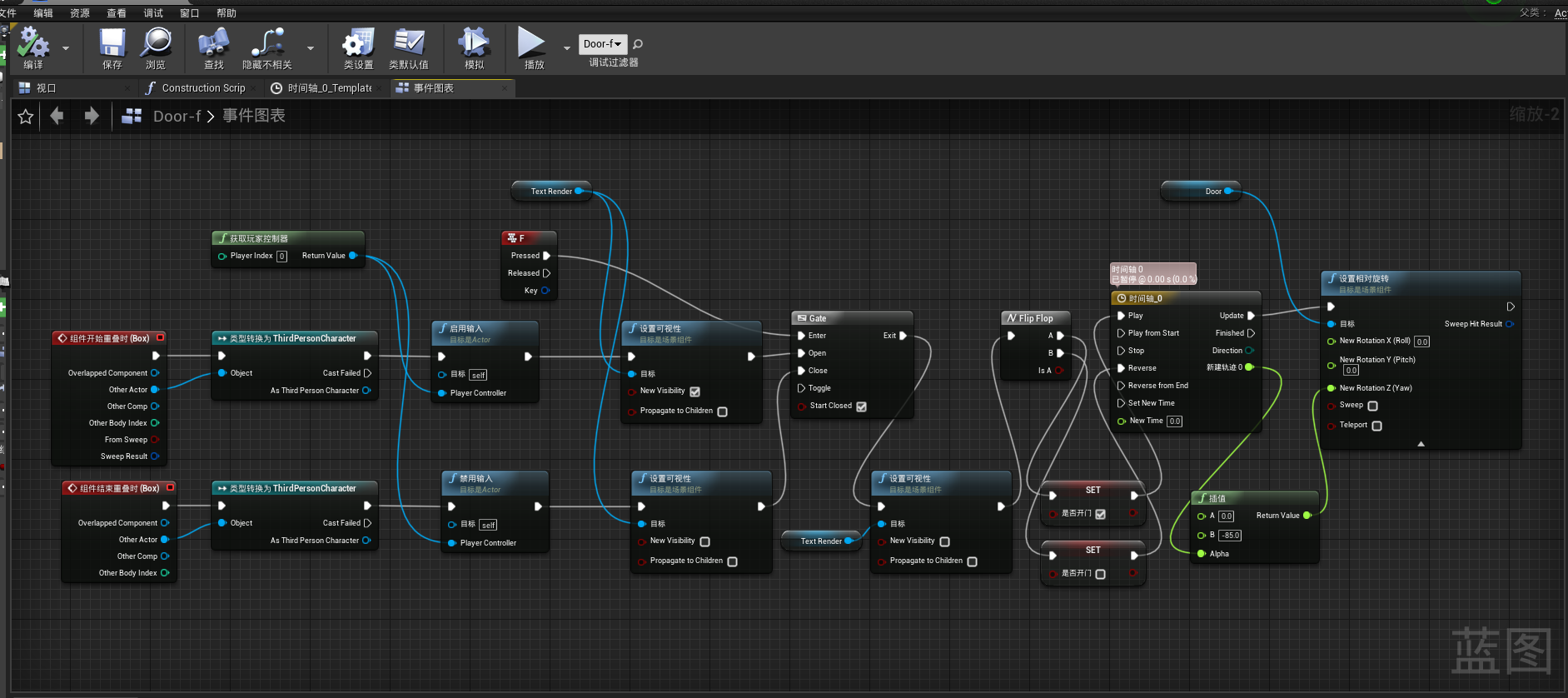

这里添加一个类型转换是为了确保是玩家与门发生碰撞才开门，而不是ai 。然后通过给文本设置可视性来显示或消失文本。新建一个变量是否开门来记录门的状态。第一次按F，则设置为是否开门为 1 ，并且播放开门动画。第二次按F，则设置为是否开门为 0 ，并且反向播放开门动画。

静态网格体间的通信

当所有灯开启时开启机关。

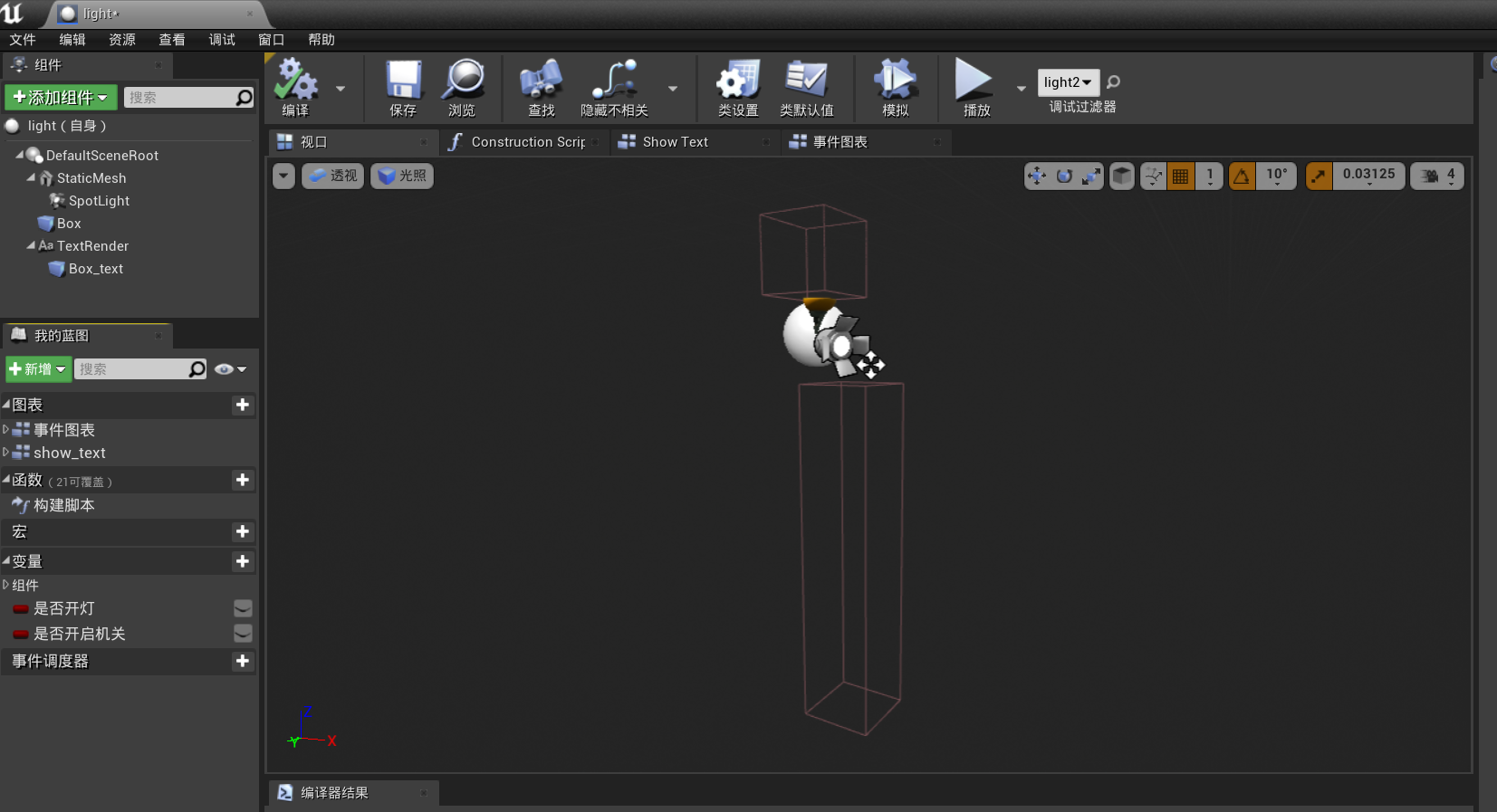

添加灯光（默认不开灯），模型等组件。

添加变量是否开灯，是否开启机关。

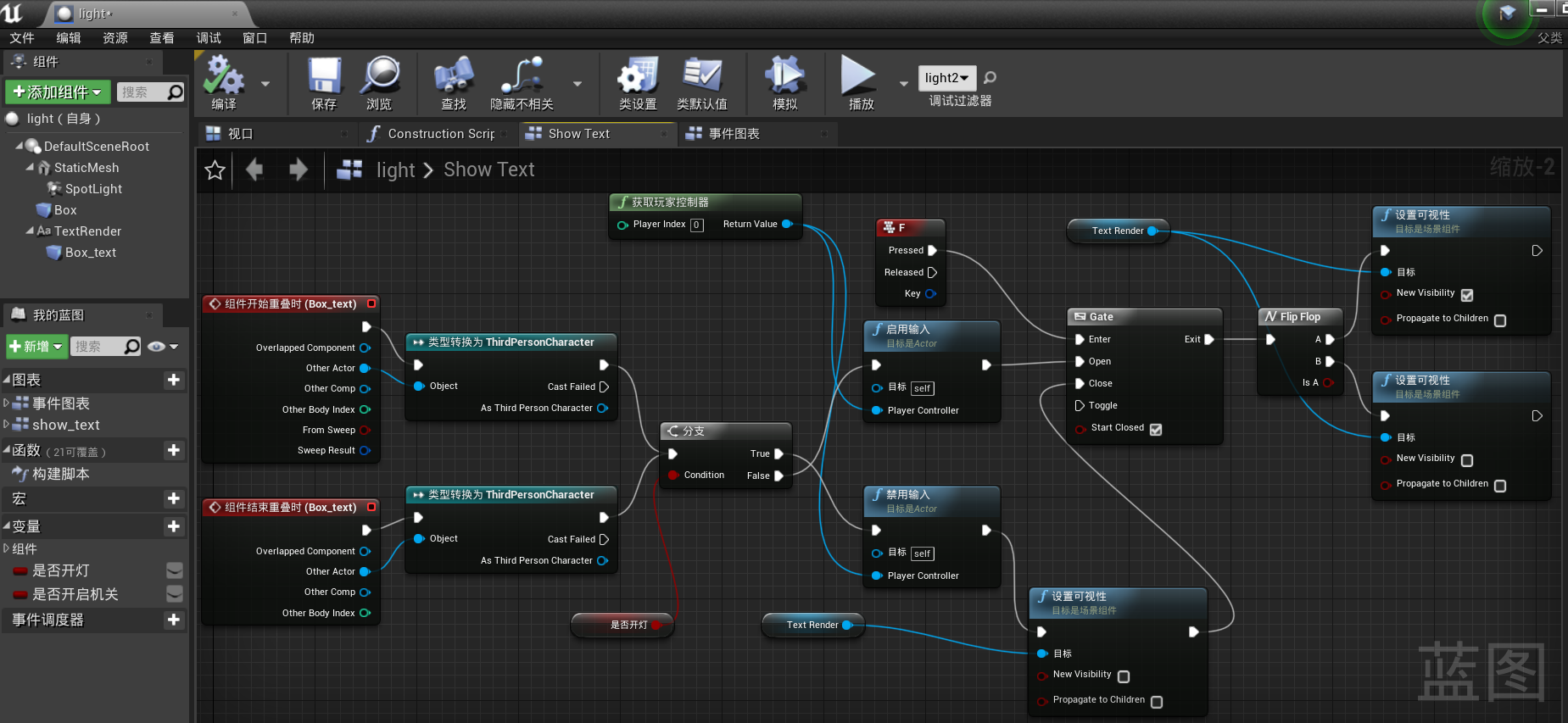

当靠近灯的时候开启文本提示，离开时消失。

和之前开门差不多，利用玩家控制器输入F ，利用Flip Flop 和设置可视性设置灯的开关

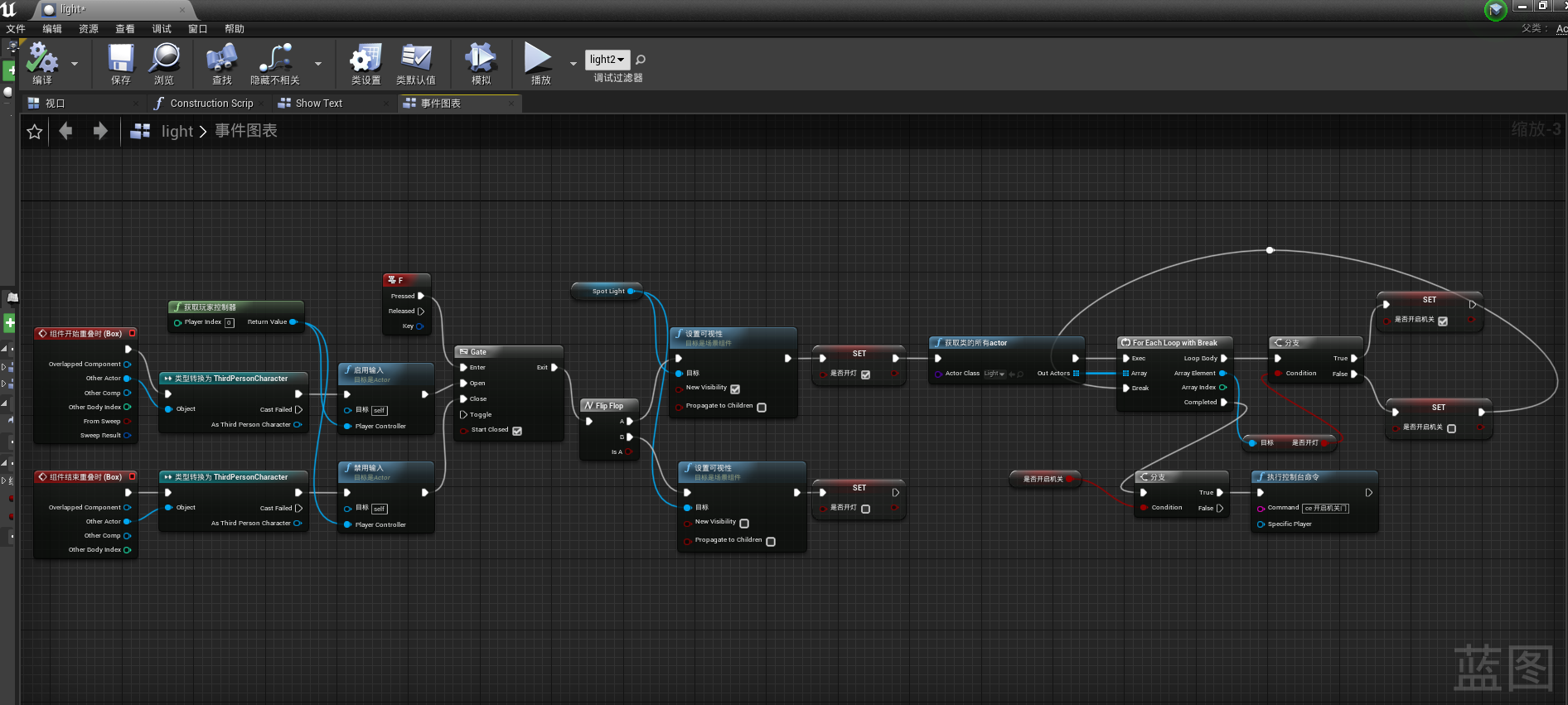

用获得类的所有actor，选择Light（灯光）。因为需要所有灯开时才触发机关所以需要一个循环遍历 (for each loop with break)。只要有一个灯没开就退出。遍历完所有灯都可开启就执行控制台命令(execute)开启机关。

进入循环后判断是否开灯，若为1 就将是否开启机关；否则将是否开启机关为0，并且break

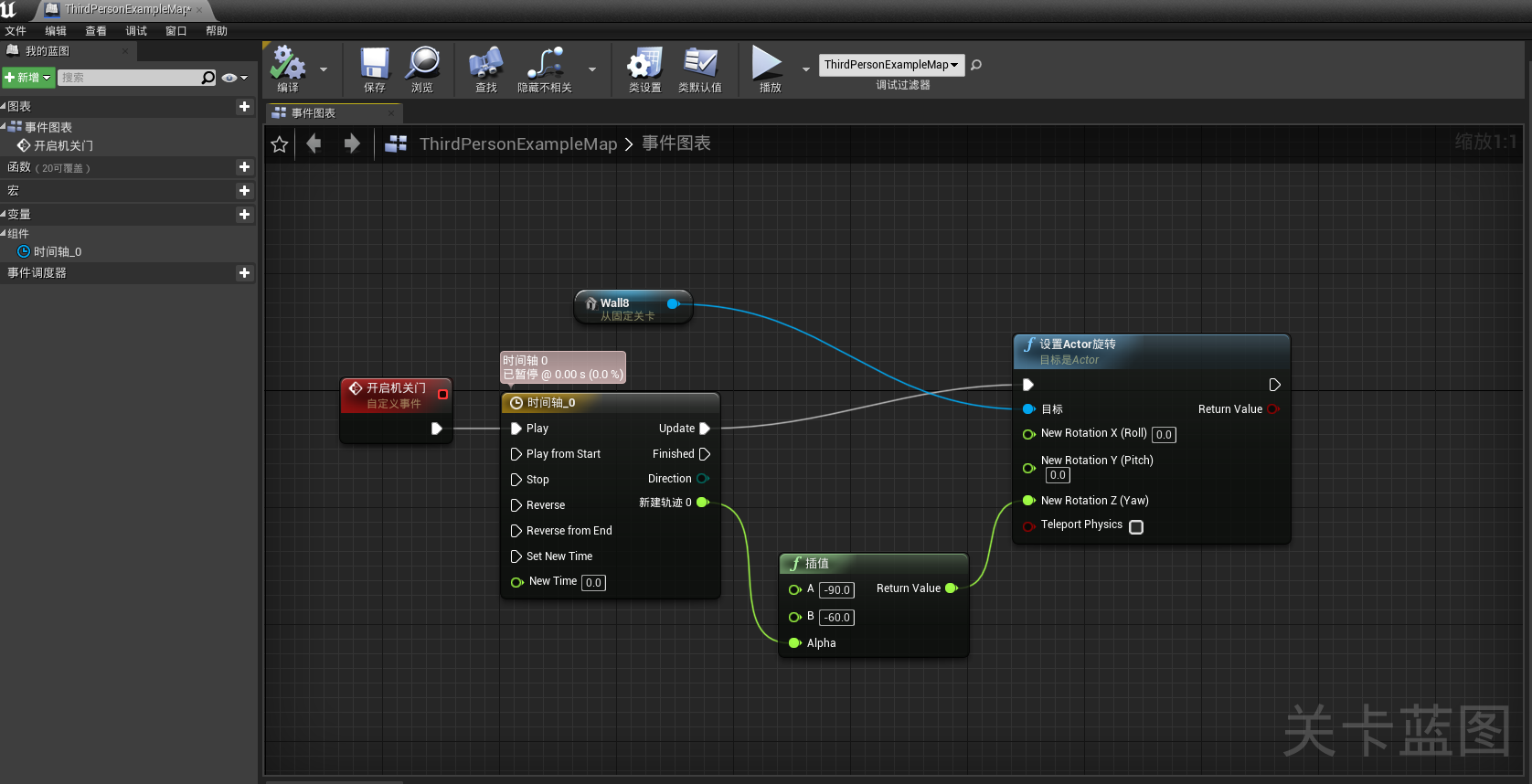

点击视口中的静态网格体，打开其关卡蓝图添加一个自定义事件，添加对其的一个引用设置旋转。

在执行控制台命令(execute) 用 ce 自定义事件名字（ce 开启机关门）就可以在执行完循环后执行自定义事件。

多角色切换

创建新角色

1.直接将人物蓝图拖入场景，在右边的细节面版的posses中设置自动控制玩家为玩家0

2.在窗口->世界场景设置-›游戏模式覆盖为thirdpersongamemode，然后在左边基础-›玩家出生点设置玩家位置

角色切换

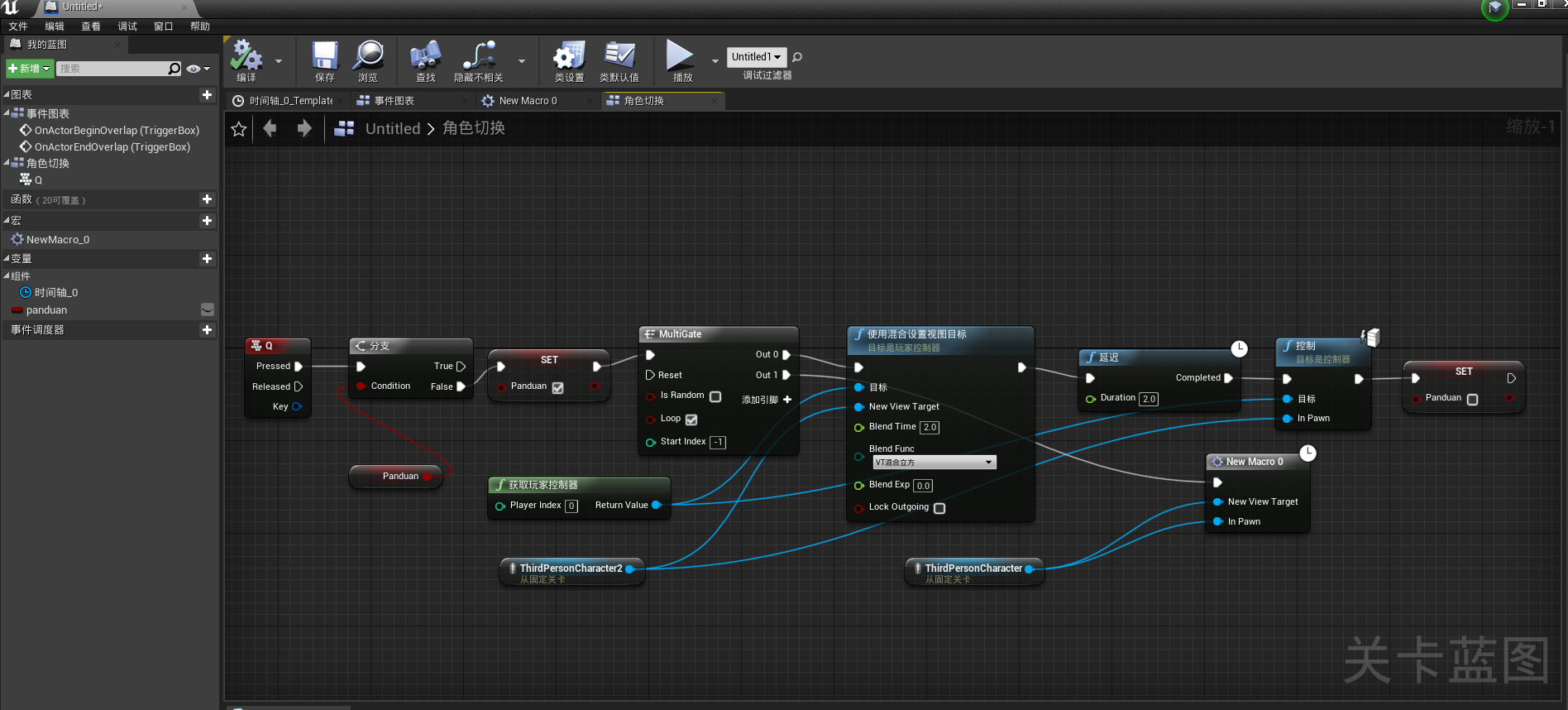

在场景中放置多个人物模型,用shift在世界大纲视图中选中所有的人物，选中后打开关卡蓝图，把所有人物拖拽到关卡蓝图中。

multigate 是gate的加强版，可以按次序执行所有的引脚蓝图

因为人物是pawn类所以不用在按Q前获取玩家控制器（其子类charactor也是）。按Q后接入multigate，延迟0.2秒钟后用 control(这是获取玩家控制器的调用，所以只可以在获取玩家控制器的引脚下呼出)

直接切换玩家会导致视角有割裂感，所以可以使用混合设置视图目标 setview（也是获取玩家控制器的调用）来控制视角变换。将变换目标设置为获取玩家控制器新的视角目标为下一个人物。blendtime设置为2秒。

最后为了关卡蓝图的美观可以将固定的流程（没有变换的输入）重叠到宏。

注意：当视角混合过程中还按了Q那么就有可能出现bug，所以需要创建一个变量 panduan 来判断人物是否切换完成，切换过程中无法输入。

切换视角时需要将new view target 设置为下一个人物的蓝图类。否则会出现bug

利用蓝图接口通信

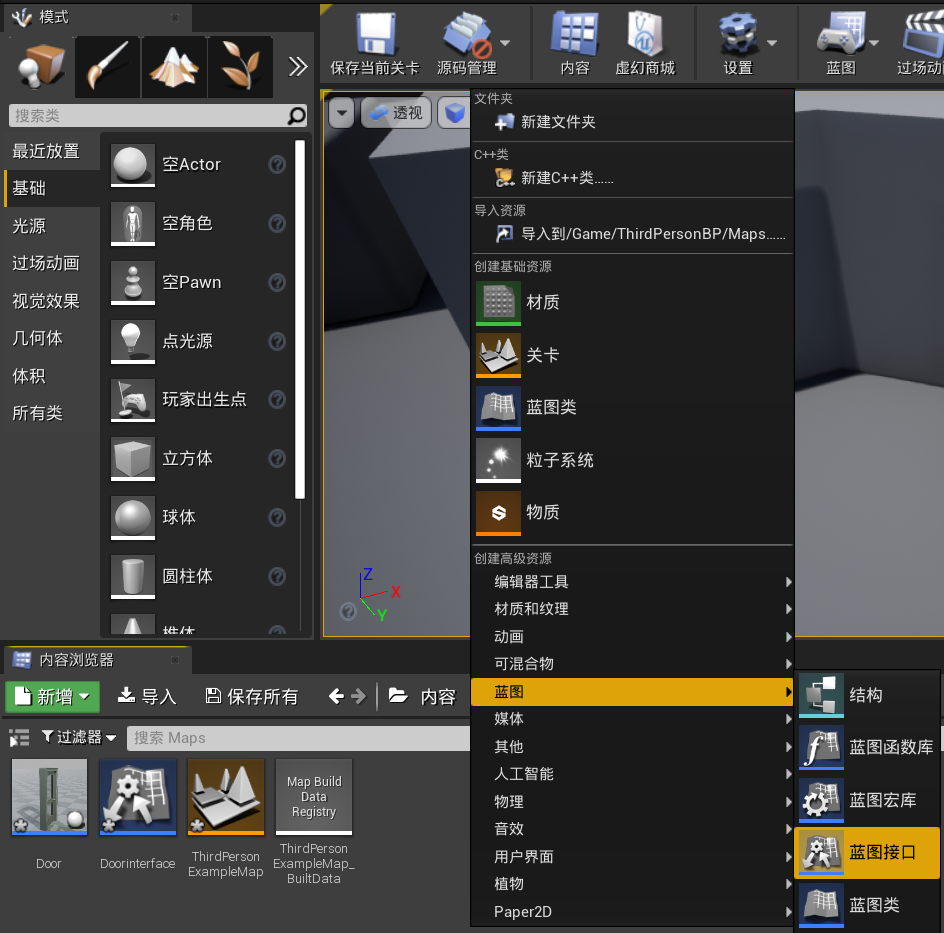

在内容浏览器新建蓝图以及蓝图接口

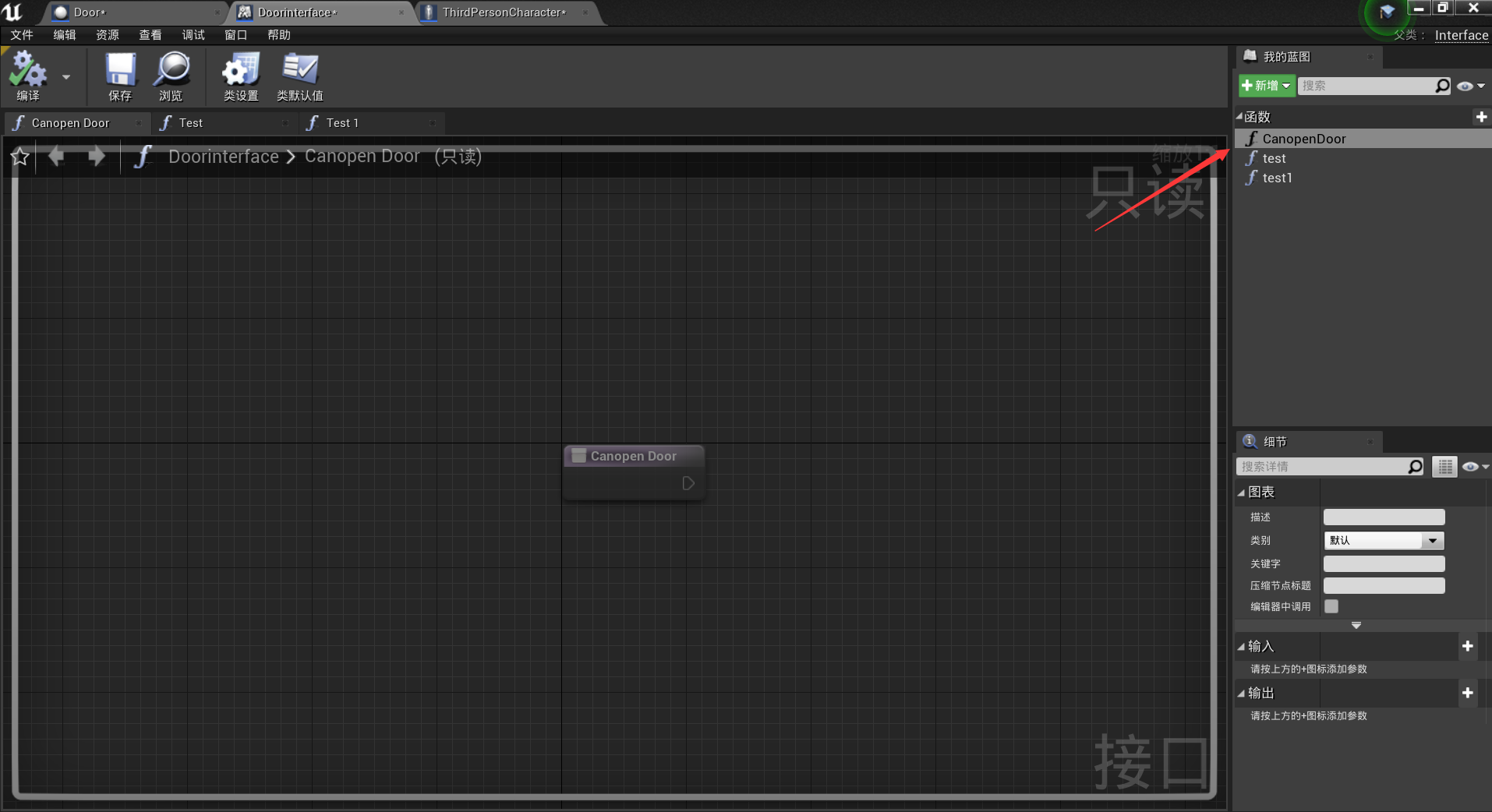

在蓝图接口中添加一个函数CanopenDoor

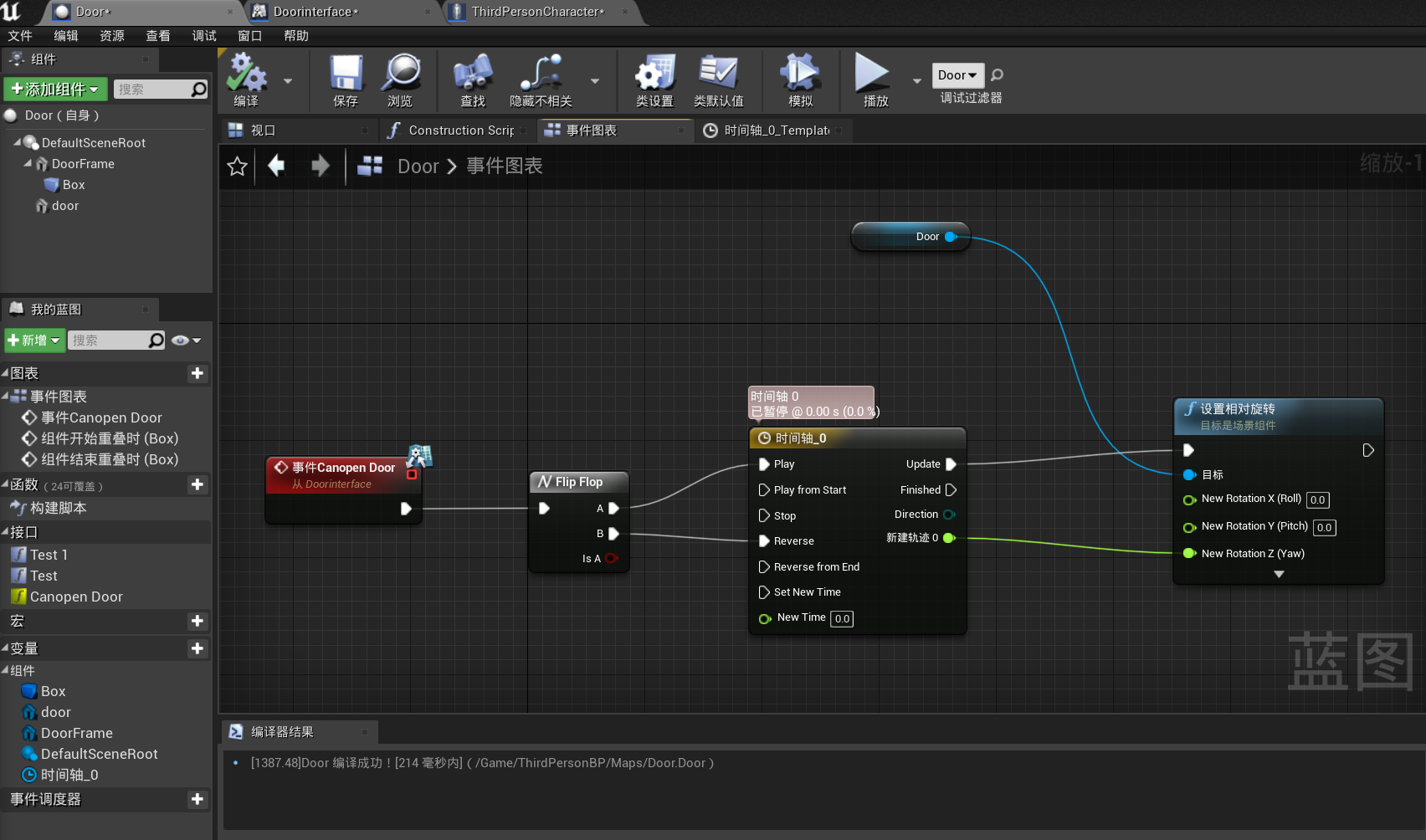

以事件的方式调用CanopenDoor，以蓝图编程整个开门过程

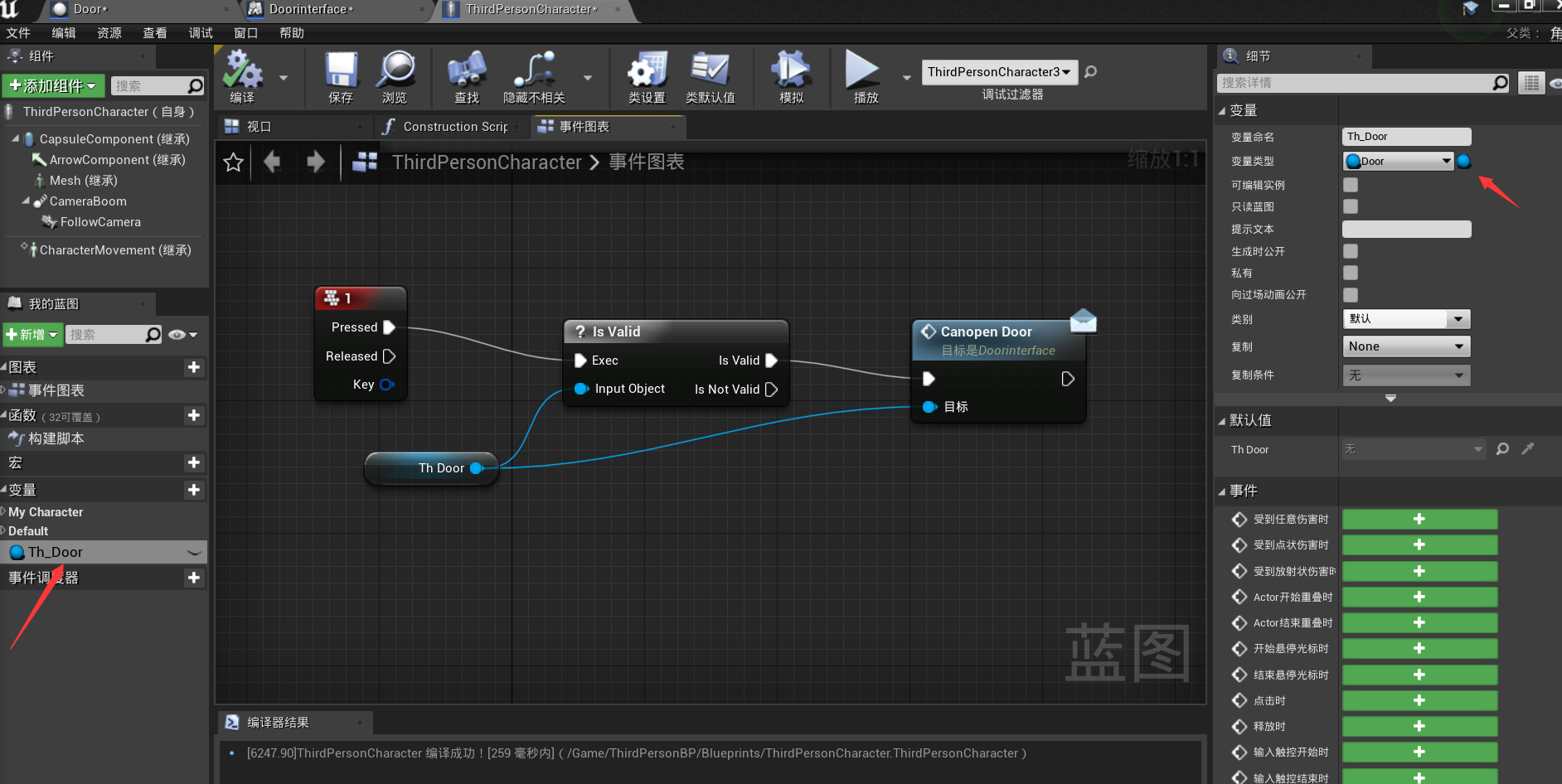

在ThirdPersonCharacter类中新建一个变量Th_door，类型为Door类型的蓝图

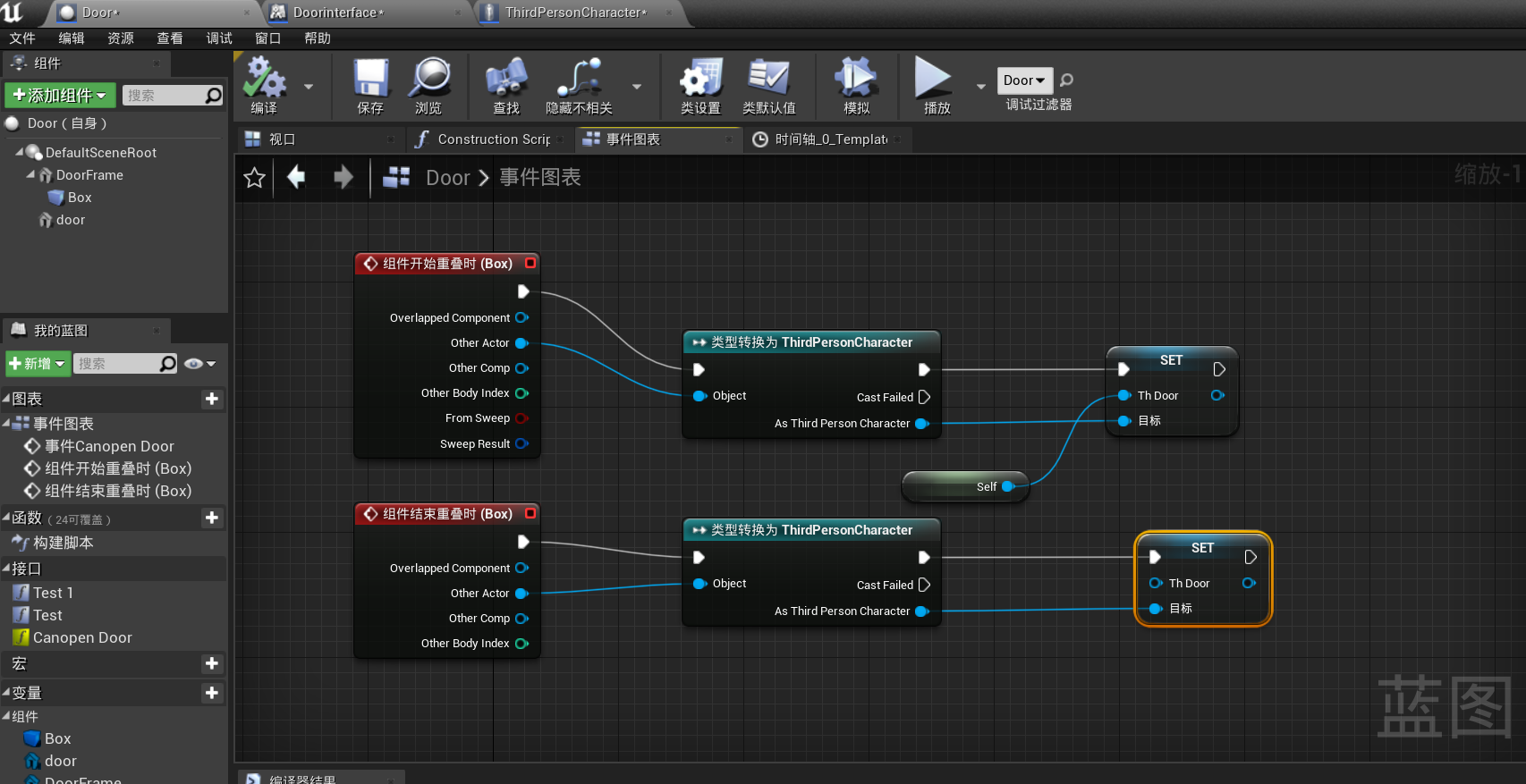

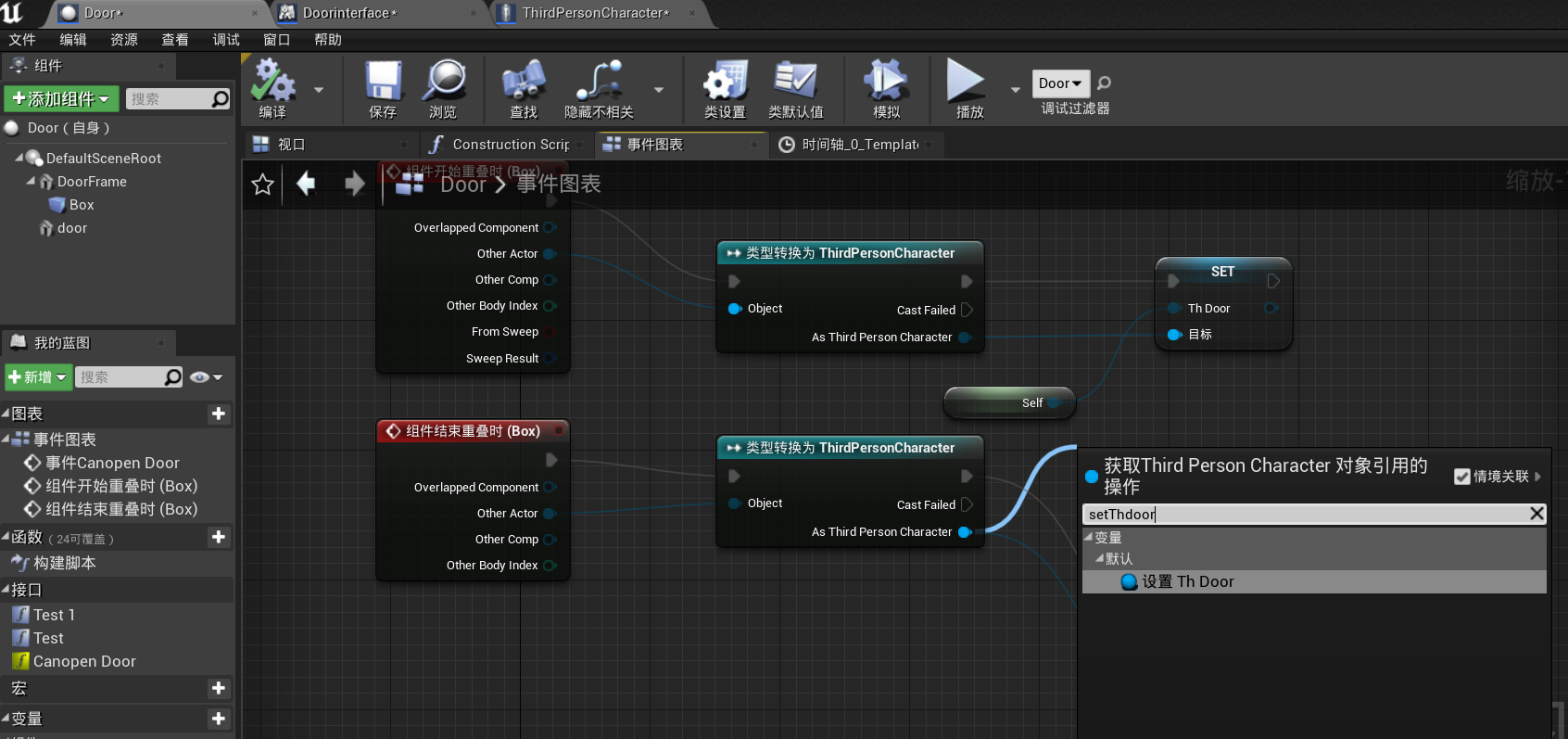

在ThirdPersonCharacter类中按1就与CanopenDoor通信，但是现在的变量door仍是空的。所以需要在与box碰撞时把Door类中的内容传进去。也是因此需要通过类型转换与Th_door进行传输,并且将Door类自身传输过去。

这样在人物与box重叠时就与ThirdPersonCharactor进行通信，将Door类传输给了ThirdPersonCharactor中的变量Th_Door，
这是Th_Door是存在的可以通过 ?is Valid 并且与CanopenDoor通信。最后在Door类中开始调用开门的具体内容。

注意： ?is Valid 是必须要的否则会导致在Th_Door为空时无法调用而报错。

控制载具

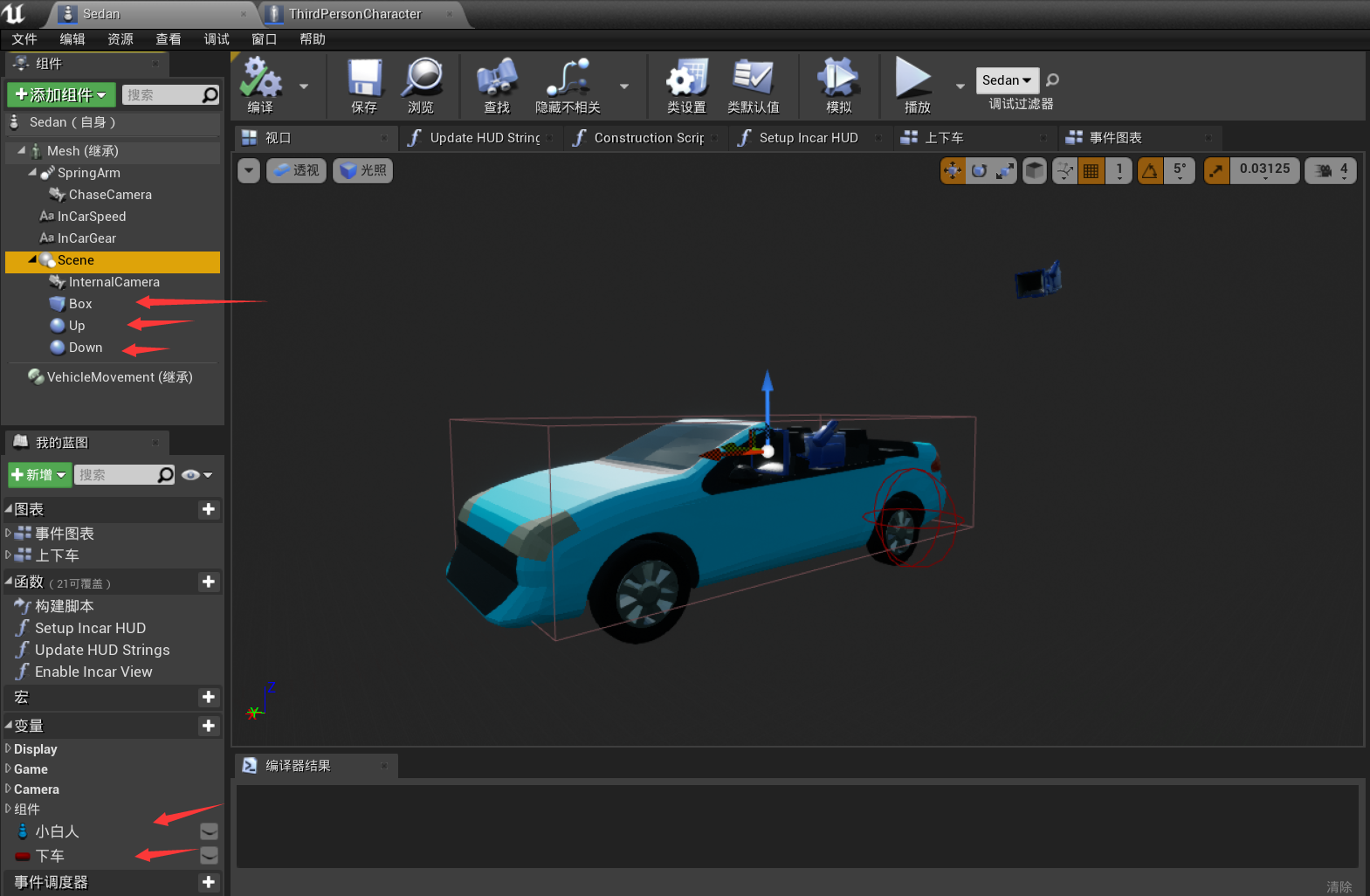

这里就用UE4自带的载具模型。在载具的蓝图类中添加好组件： Box 上车的碰撞盒子； Up上车后人物的位置； Down 下车后人物的位置变量：小白人设置为 Pawn 类型的引用；下车判断人物是否下车

调节他们的位置和大小如上图

在sedan类下创建一个自定义事件上车

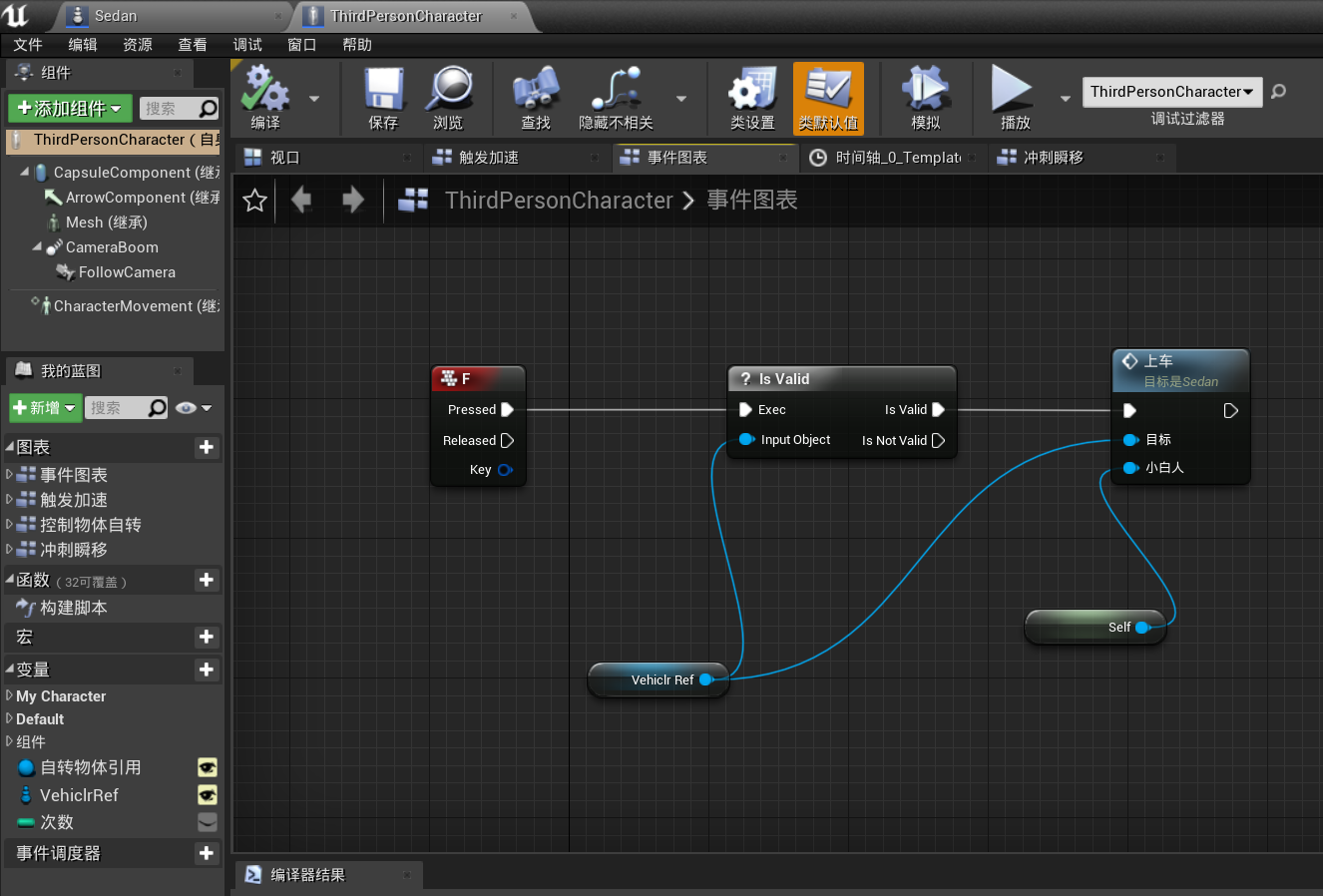

在人物类中新建一个变量 VehiclRef 设置其类型为Sedan ，并设置为公有让其他的蓝图类可以访问此时这个变量是空的，如果没有 ?is valid 就会报错，接下来调用上车的自定义事件，并且把自身传过去。

回到Sedan类

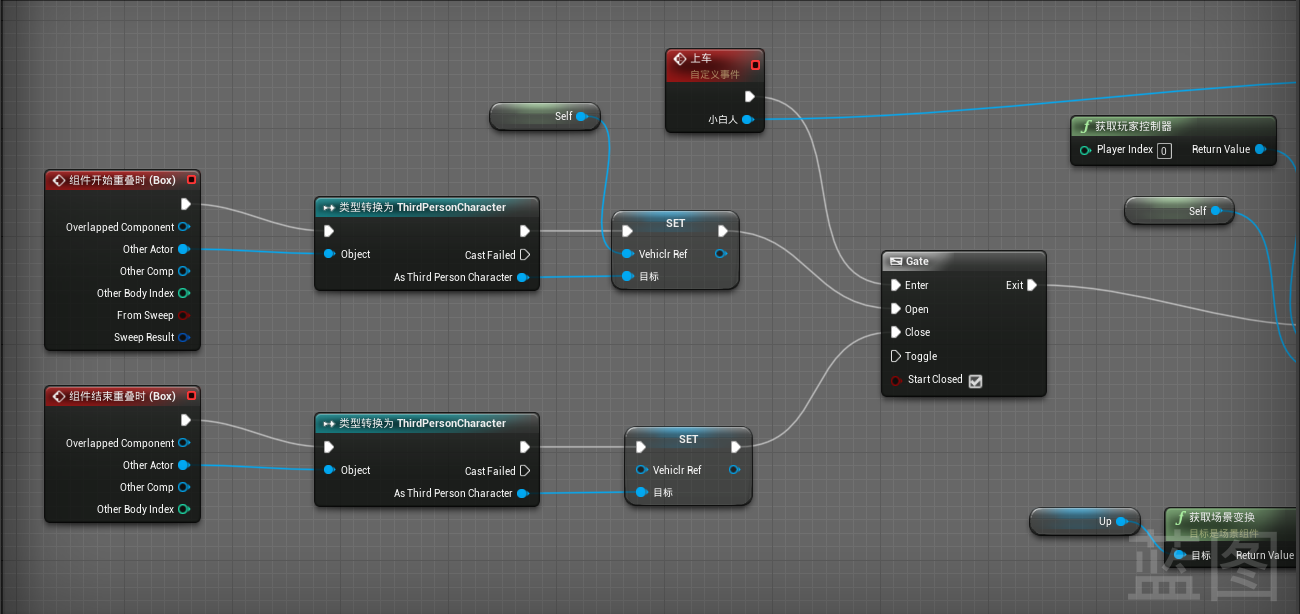

通过类型转换的方式与Vehiclr Ref 通信并将自身设置为Vehiclr Ref,设置Vehiclr Ref需要从类型转换的引脚中拖出

触发自定义事件上车后进入Gate分支将控制权给到自身(Sedan)

变换控制权之后就可以开走载具了，但是人物模型会停留在原地。所以还需要进行一个角色位置的变换。

变换的目标设置为小白人，变换的位置设置为Up，所以用Up 获取场景变换再拆分变换，将新的位置和旋转传到设置actor中

但是到这里因为人物和载具都有碰撞体积，所以会出现镜头疯狂旋转的动画，因此接下来需要取消小白人的碰撞并将其附加到Up的位置

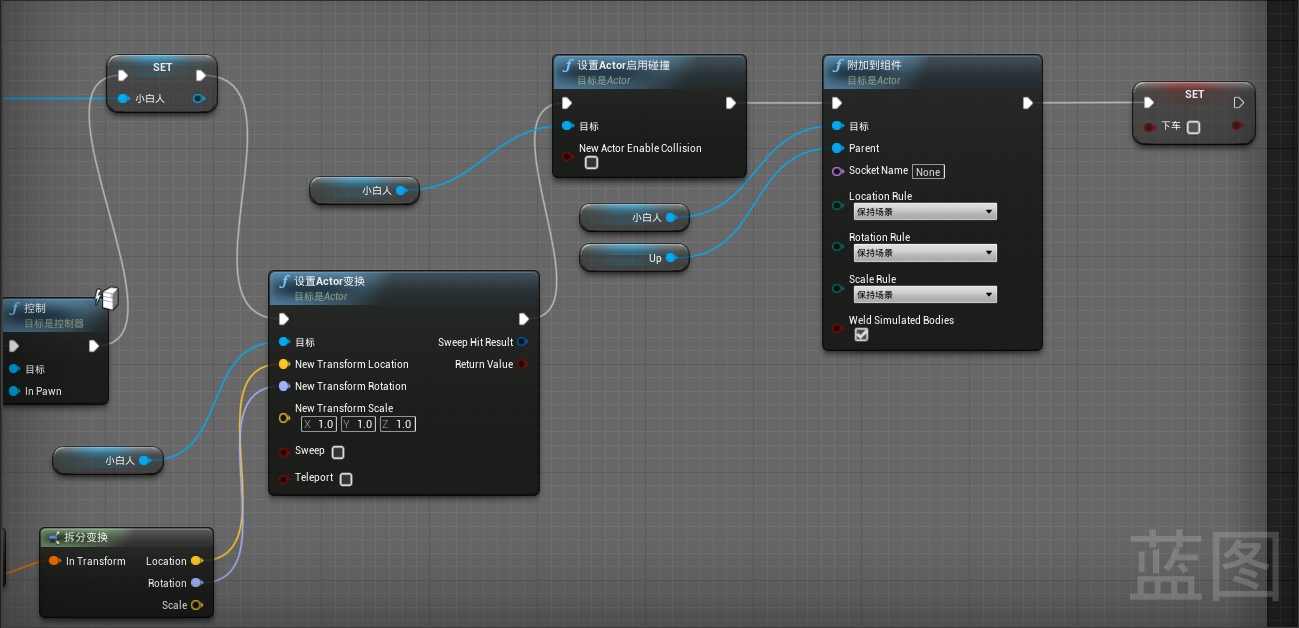

以小白人的变量引用为目标设置actor启用碰撞为取消然后附加到组件目标为小白人附加到的父类为 Up 所以的参数都设置为保持场景。最后设置变量下车为空。

下车和上车差不多但是过程反过来。

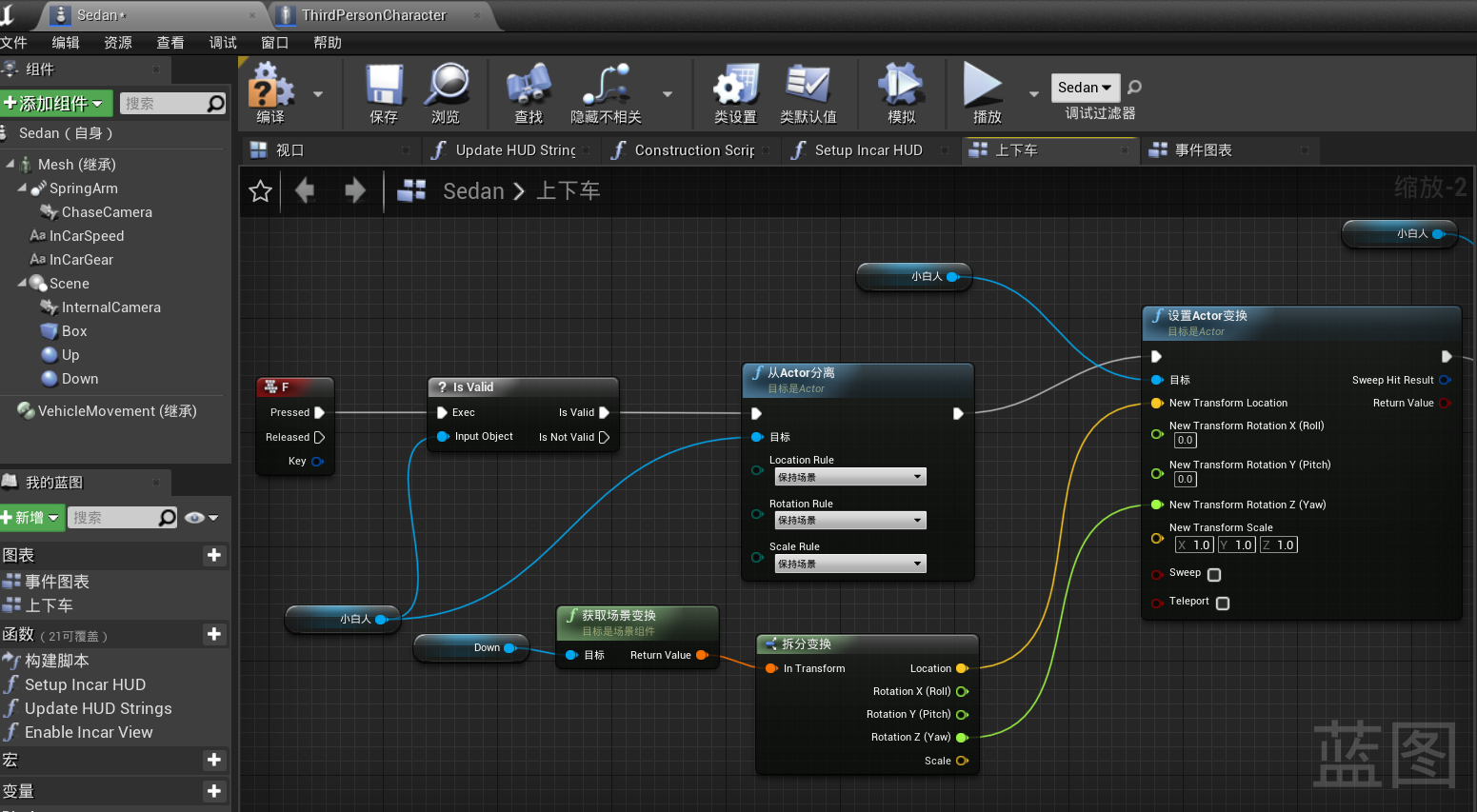

因为此时的控制器在Sedan上所以直接在这个类里输入 F 即可。判断一下小白人是否为空，然后让小白人进行从actor分离。

设置actor变换让小白人变换到 Down的位置，为了让视角不倾斜，我们只让Z轴进行变换

开启小白人的碰撞

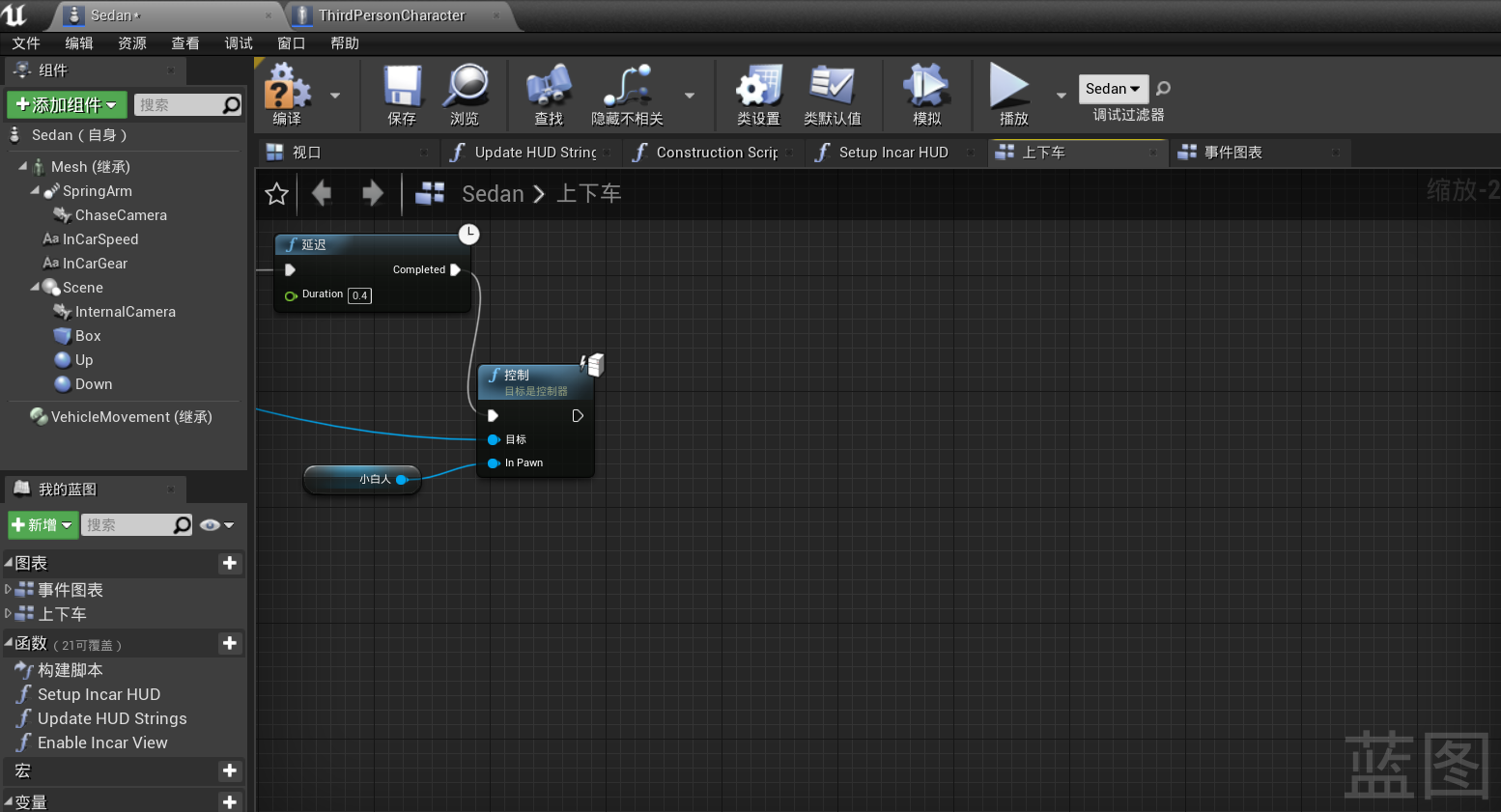

把控制权重新交给小白人，小白人类型应该为pawn

但是现在还有点问题，下车视角比较僵硬；下车后载具依然会向前滑行。

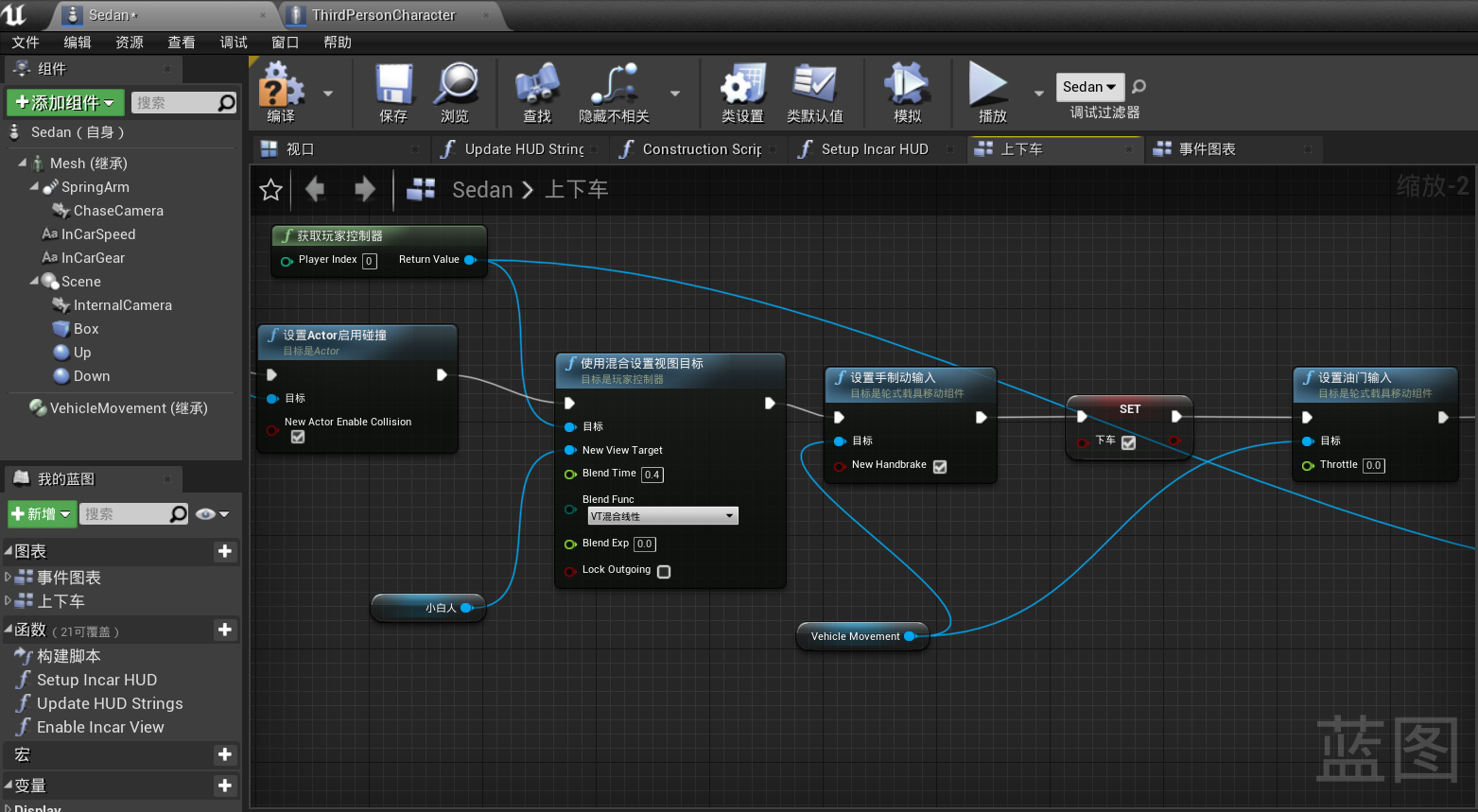

因此我们需要混合视图目标 , 他在获取玩家控制器的调用 set view ，将视图混合到小白人上。

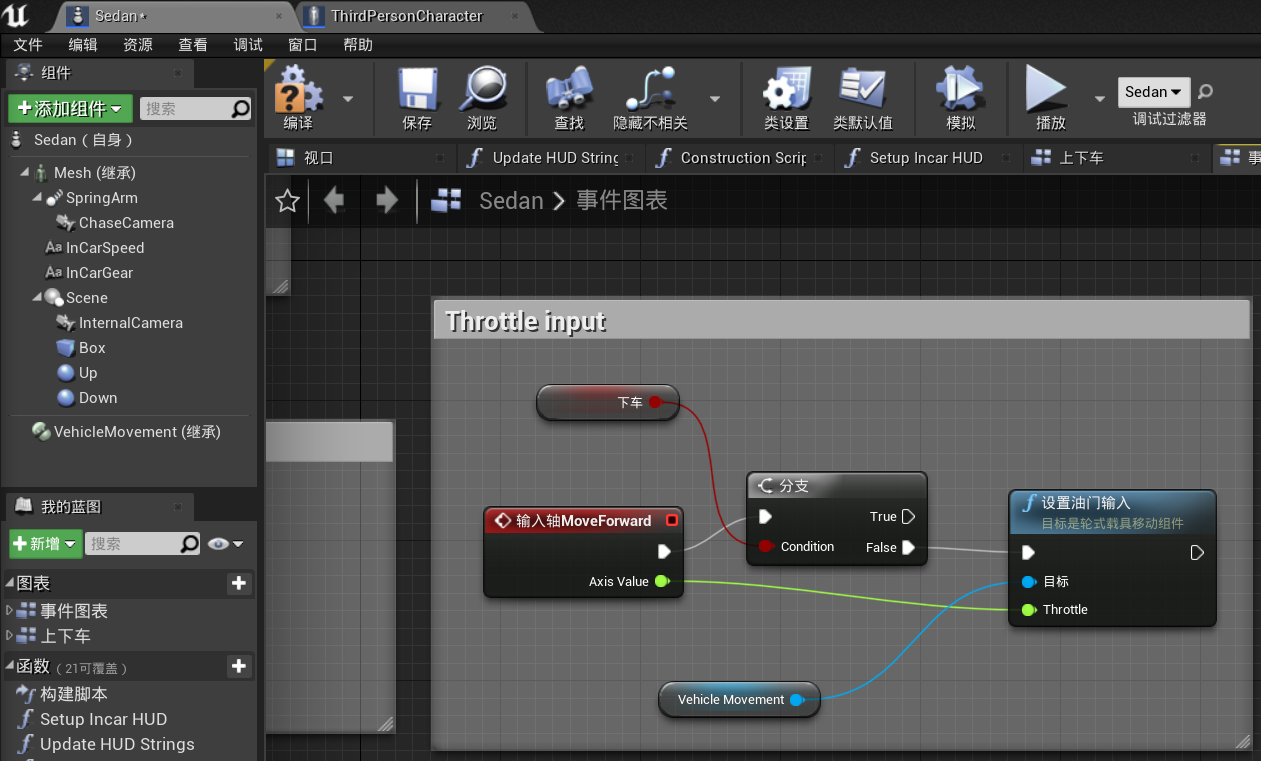

在Sedan类中找到设置油门输入当下车时进入分支无法输入油门

在Sedan类中以 Vehicle Movement 的引脚设置手制动输入 set hand 也就是启动手刹。然后设置油门输入为 0

射线检测的计算方式拾取物品

射线检测的计算方式

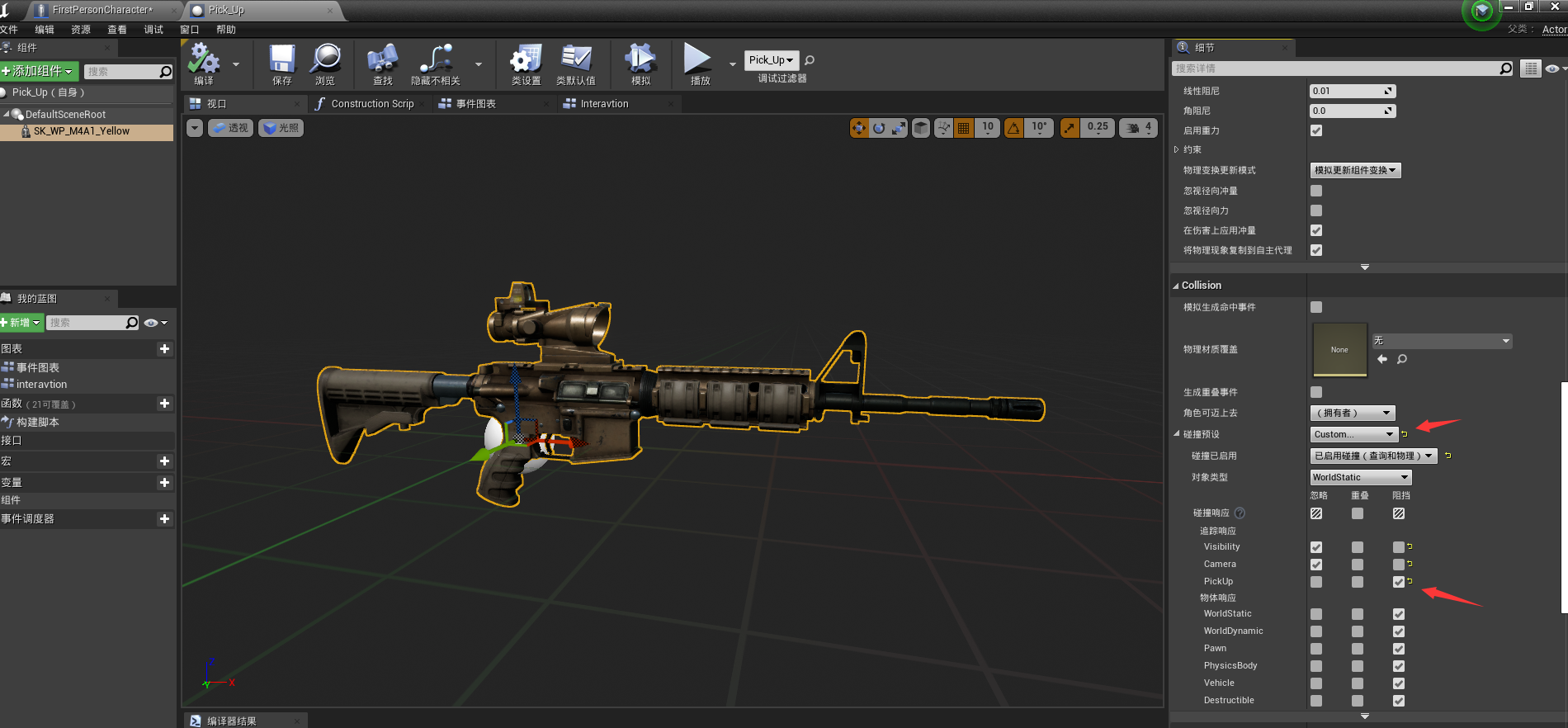

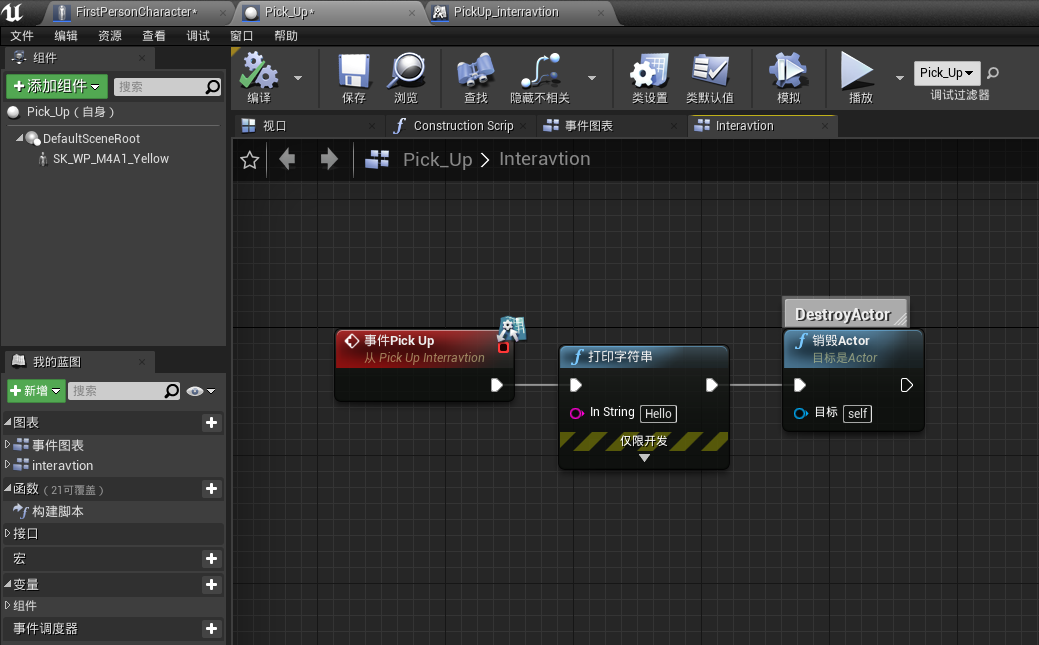

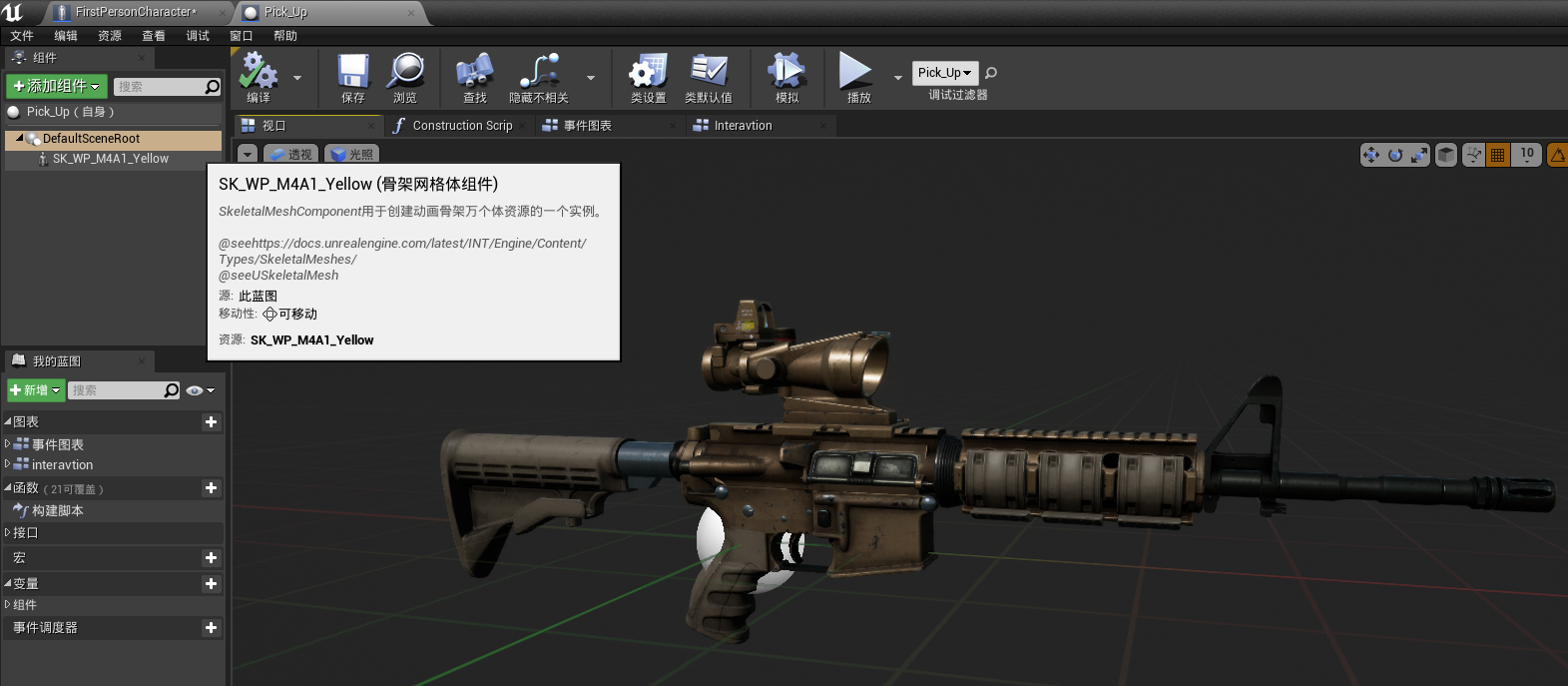

用射线检测的计算方式检测骨架网格体，利用蓝图通信的方式按F，销毁模型。

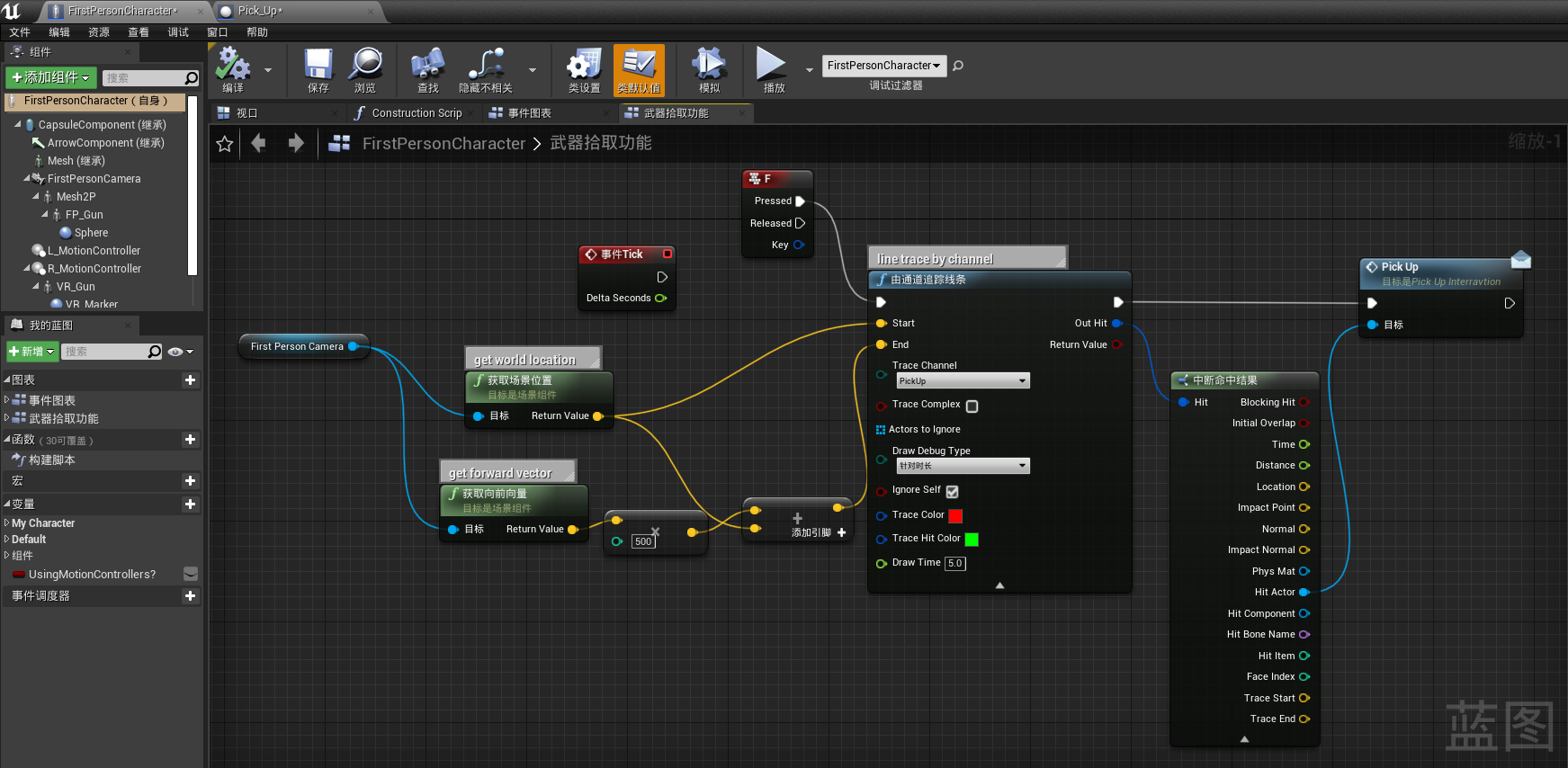

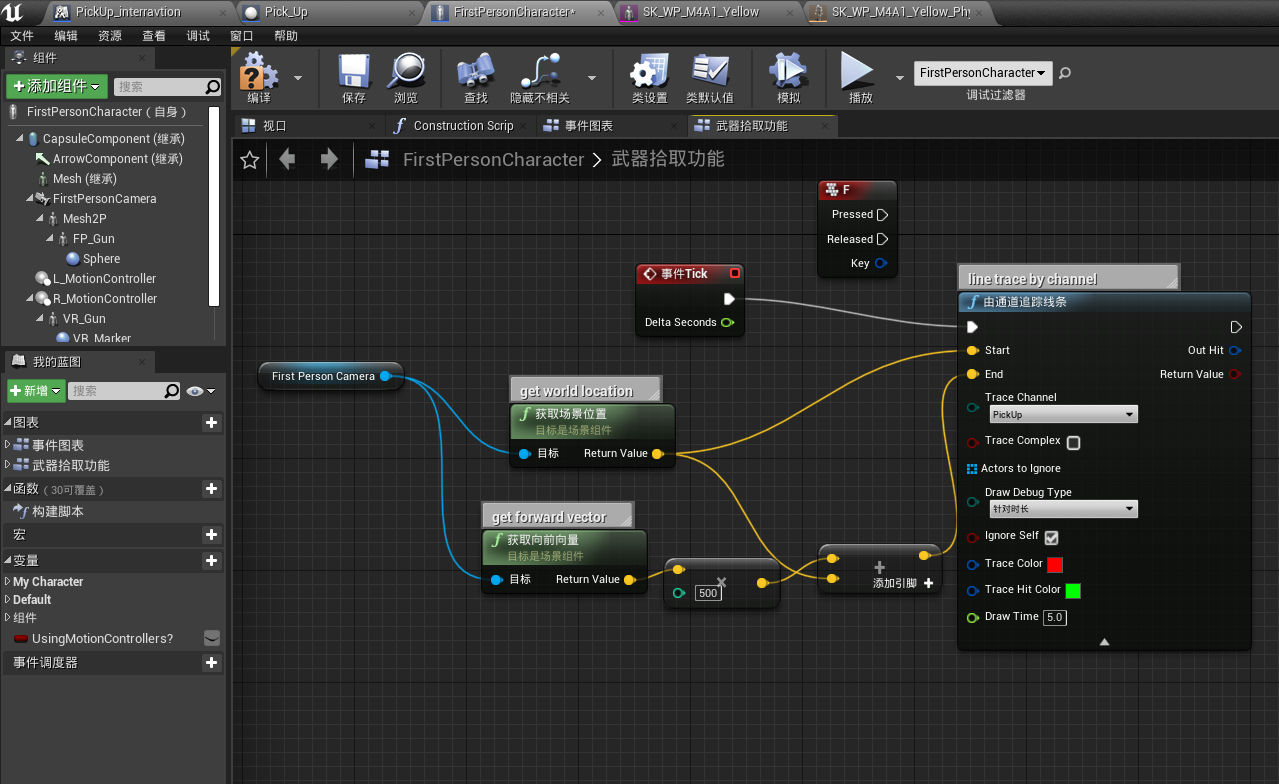

在人物模型类当中新建 event tick (会不断得触发) .在左侧组件栏中拉出人物的camera 获取到场景位置(get world location) 作为由通信追踪线条的起始点。再由该起始点加上当前摄像机方向上的向量(获取当前向量 get forward vecotr) * 500 个厘米再加上原来的位置作为由通信追踪线条的终点。

选择Draw Debug Type 为任意模式进行debug。运行即可看到由摄像机不断发出的追踪线。
